问题:

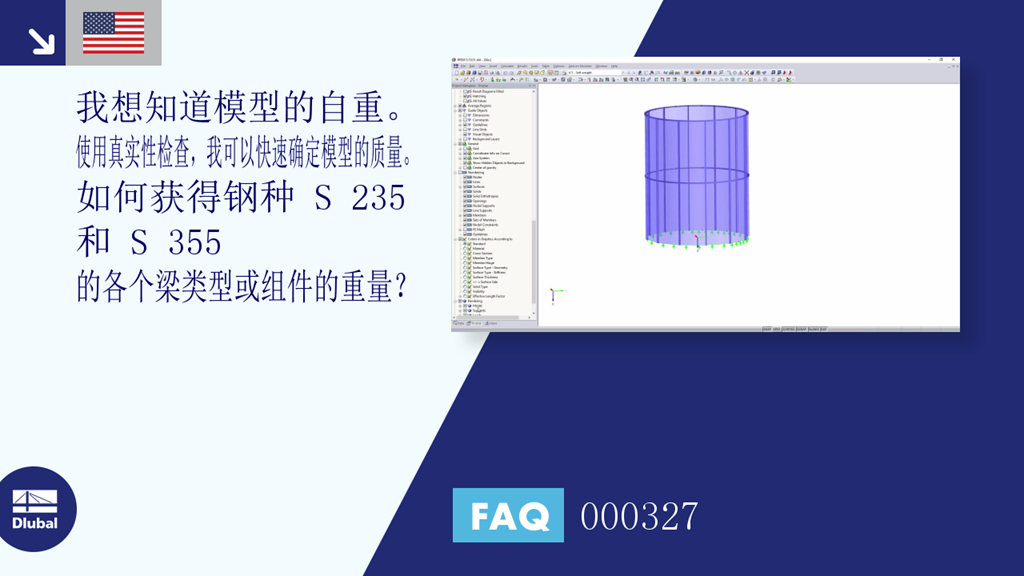

我想知道模型的自重。 使用真实性检查,我可以快速确定模型质量。 如何计算S 235和S 355钢结构的各个梁类型的重量?
答案:
在输入数据时可以已经显示了模型部分的重心和其他信息:
在视图导航器中使用“可见性”来显示相关对象。
绘制一个窗口即可。
用鼠标右键点击选区可以打开上下文菜单。
选择重心和信息。
在信息窗口中,您可以看到所选对象的材料重量。
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
通过与 Revit 的直接接口,您可以根据在 RFEM 或 RSTAB 中所做的更改来更新 Revit 模型。 根据所做的修改,可能必须重新生成 Revit 对象(删除对象然后重新生成)。 重新生成的模型是在 RFEM/RSTAB 的模型基础上进行的
如果你想避免重新生成,请激活'只更新材料、厚度和截面'复选框。 这种情况下只能调整对象的属性。 与此不同的是,材料、面的厚度和截面在这里不予考虑。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
