问题:
生成旋转面或极性方向上面的最简单方法是什么?
答案:

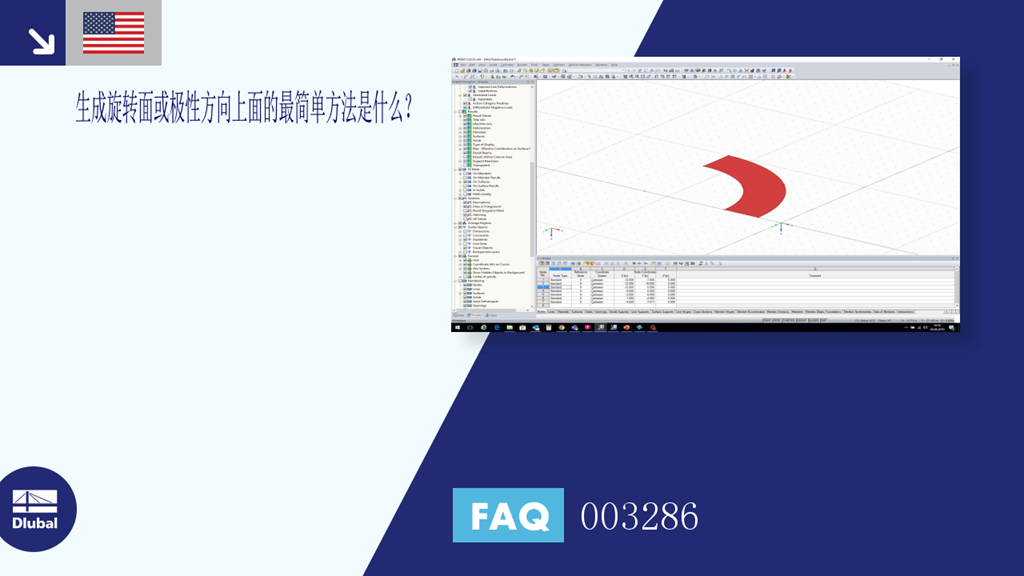

为此在“详细信息设置”中提供了“移动”,“旋转”或“镜像”功能的附加选项,见图片01。
例如如果在设计一个环形面,并且知道了圆心的内,外圆半径,那么按照下面的方法进行加工:
在内径和外径上插入节点。
使用线将两个节点连接。
选择这三个对象。
打开“旋转”功能。
同时激活“节点之间的线”和“线之间的面”。
注意旋转时创建的连接线的类型。
观看可下载的简短视频。
