FAQ 003286 ZH

2019年07月18日

建模 | 结构 RFEM

在极坐标方向上生成旋转面或面是最简单的方法是什么?

回答

“移动”,“旋转”或“镜像”功能的详细设置中的附加选项适用于此,见图1。

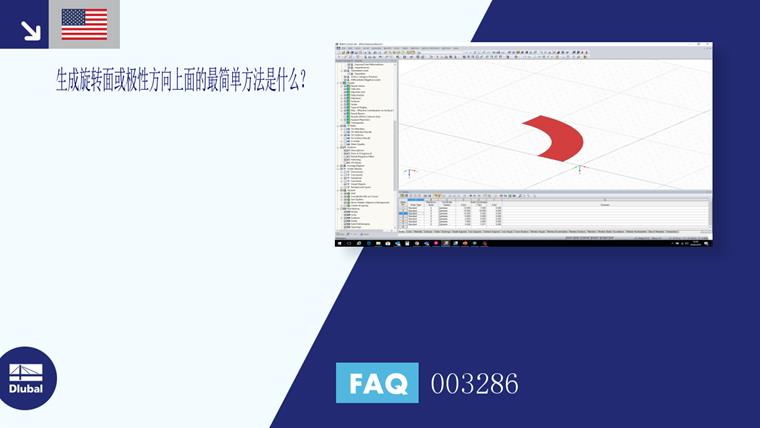

图片 01 - 创建旋转面

例如,如果想绘制一个环形面,其中心,内径和外径已知,请按以下步骤操作:

  • 分别在内半径和外半径上插入一个节点
  • 通过直线连接两个节点
  • 选择这三个对象
  • 打开“旋转”功能
  • 激活“节点之间的线”,以及“线间的面”
  • 注意旋转时连接线的类型
随附简短视频。
