问题:

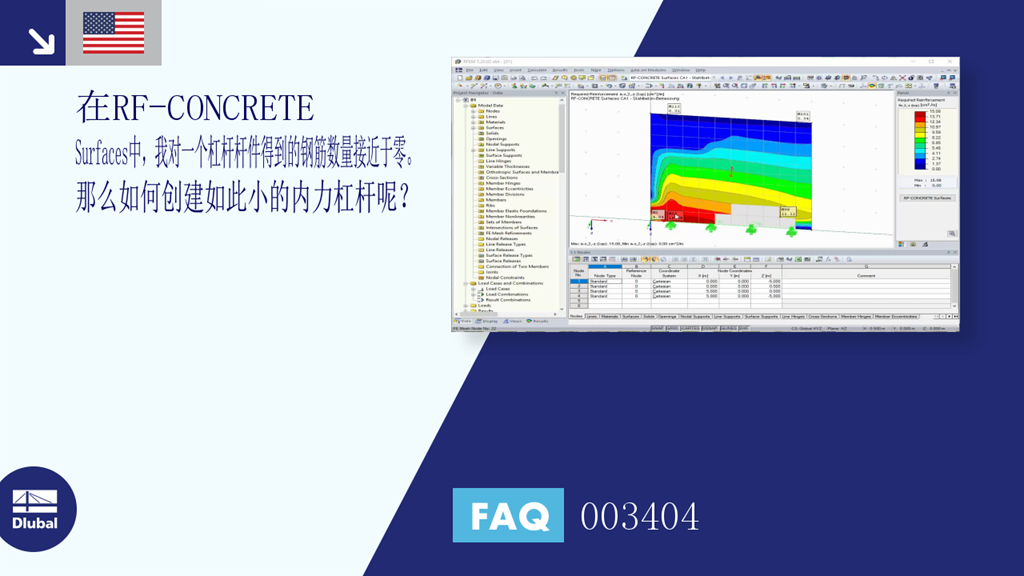

在RF-CONCRETE Surfaces中,我对一个杠杆杆件得到的钢筋数量接近于零。 那么如何创建如此小的内力杠杆呢?
答案:
可能是由于以下几种情况导致的:
钢筋层在面的中性轴上彼此相邻。
您选择的是较小的钢筋直径。
截面是完全绘制的,即没有中性轴深度。
这种情况下,加固层之间的距离最小,称为杠杆。 如果该值接近零,那么杠杆也设为零。
问题:
在RF-CONCRETE Surfaces中,我对一个杠杆杆件得到的钢筋数量接近于零。 那么如何创建如此小的内力杠杆呢?
答案:
可能是由于以下几种情况导致的:
钢筋层在面的中性轴上彼此相邻。
您选择的是较小的钢筋直径。
截面是完全绘制的,即没有中性轴深度。
这种情况下,加固层之间的距离最小,称为杠杆。 如果该值接近零,那么杠杆也设为零。
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
在对建筑模型进行反应谱分析时,用户可在楼层结果表中查看二阶效应系数。
根据二阶效应系数的大小可判断结构分析方法是采用一阶还是二阶分析法。
使用模态相关系数(MRF)可以判断构件是否发生了屈曲。 其计算是基于每个构件的相对弹性变形能。
通过模态相关系数可以区分局部和整体屈曲模态。 如果结构中多个构件的模态相关系数的值很大,比如大于 20%,则很可能会发生整体失稳或局部失稳。 如果某一屈曲模态的所有模态相关系数的总和约为 100%,则可能出现局部失稳现象(例如单个构件屈曲)。
此外,模态相关系数还可以用于,例如在稳定性分析中来确定杆件的临界荷载和等效屈曲长度。 如果构件的 MRF 值较小(例如<20%),则不考虑失稳。
MRF 值显示在有效长度和临界荷载(按振型)结果表中,该表可通过“稳定性分析” -- “结果(按杆件)” -- “有效长度和临界荷载(按振型)”获得。
