Dotaz

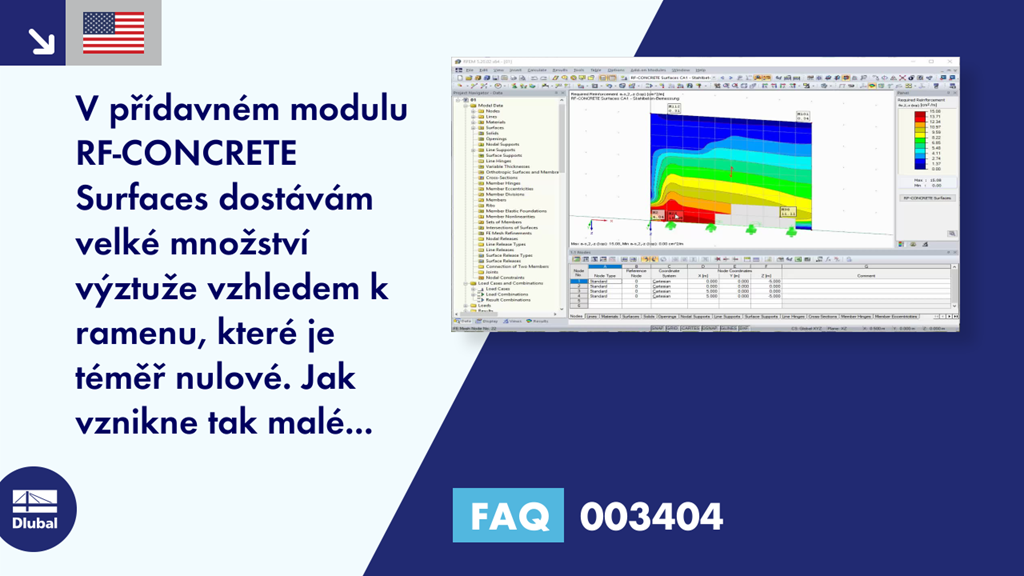

V přídavném modulu RF-CONCRETE Surfaces dostávám velké množství výztuže vzhledem k ramenu, která je téměř nulové. Jak vznikne tak malé rameno vnitřních sil?Odpověď
Tato situace může být způsobena následujícími podmínkami:
- vrstvy výztuže leží v těžišťové ose plochy téměř vedle sebe,
- byl zvolen malý průměr prutu,
- průřez je zcela tažený, tzn. není k dispozici žádná výška tlakové zóny.
V tomto případě se použije jako rameno rameno nejmenší vzdálenost mezi vrstvami výztuže. Pokud se blíží nule, působí také rameno páky téměř na nulu.
