问题:

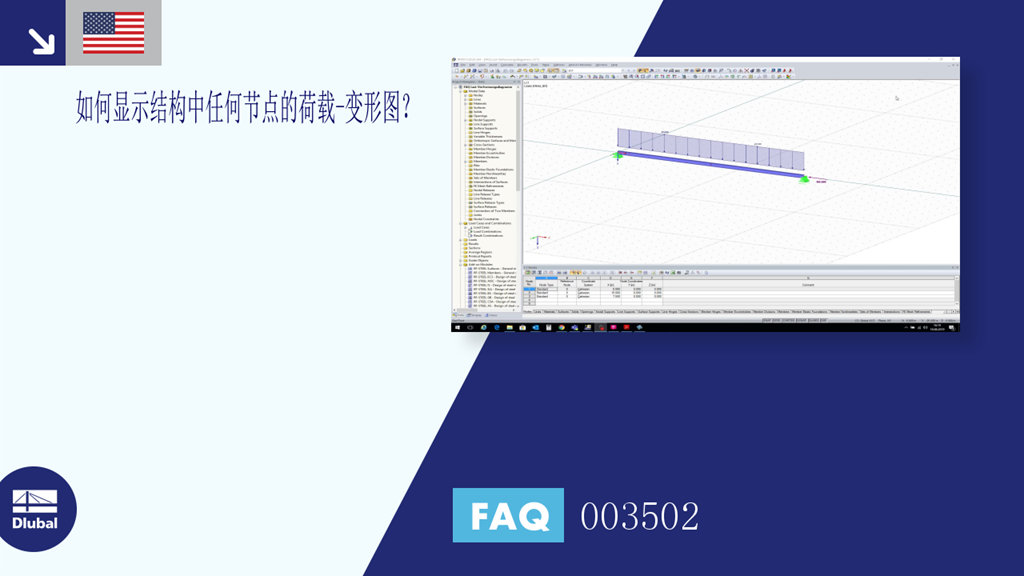

如何显示结构中任何节点的荷载-变形图?
答案:
模型中任何节点的荷载-变形图(图01)可以通过用户自定义的计算图定义在计算参数(按钮或菜单“计算”→“计算参数”)中并显示相应的结果:
在全局计算参数内设置所需的荷载增量,见图02
在“计算图”选项卡中定义了用户自定义的计算图: 选择荷载工况,相应的节点以及水平和垂直轴的结果类型,见图03
