问题:

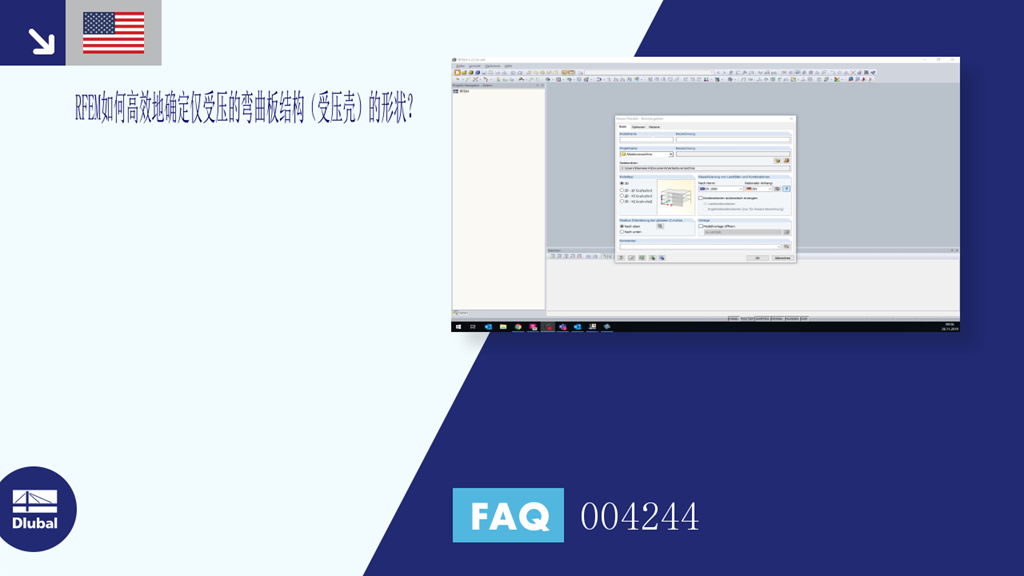

RFEM如何高效地确定仅受压的弯曲板结构(受压壳)的形状?
答案:
板结构受到压缩后的效率取决于其形状。 对于每种荷载分布,都有一个最优的形状,可以将荷载传递到基础上时使用的材料最少。
由于在结构中通常会指定多个荷载状态,所以出于战略考虑,建议将最佳形状与模型的主荷载(永久荷载)对齐。
RFEM程序可以与附加模块RF-FORM-FINDING一起找到这些模型的形状。 其后的找形过程是根据给定的荷载移动有限元网格节点在空间中的位置,以便新的位置单元可以传递荷载,主要是通过膜的承重能力。 通过显式使用杆件的轴力和面单元的膜膜力,可以在截面产生恒定的应力条件。 该条件为无弯曲应力的情况下,梁的截面利用率达到了最优,并且结构非常有效,材料使用最少。
该方法可以应用于由受拉柔性构件组成的通常的绳索和膜结构,也可以应用于受压刚性梁和壳结构。
为了在RFEM中生成最优的受压壳体形状,请按照下列步骤操作:
1.
激活附加模块RF-FORM-FINDING
2.
为结构构件指定找形设置
3.
定义主荷载,进行找形
4.
找形分析
最终生成的形状可以在RFEM中用于进一步可变荷载的结构分析。
