Question :

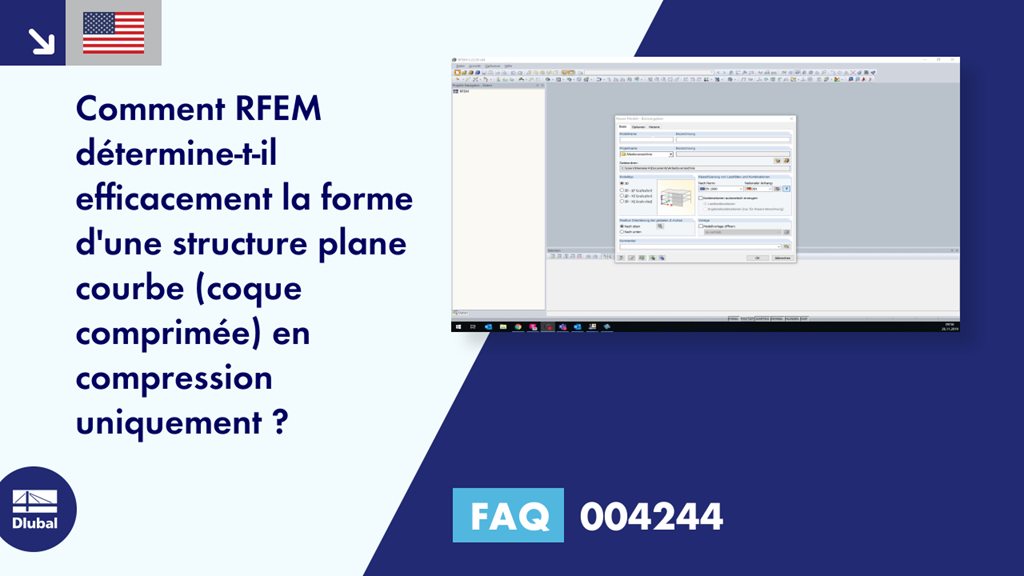

Comment RFEM détermine-t-il efficacement la forme d'une structure plane courbe (coque comprimée) en compression uniquement ?
Réponse :
L'efficacité d'une structure plane comprimée dépend de sa forme. Une forme optimale est associée à une distribution de charge où les charges sont transférées vers les fondations en utilisant le moins de matériau possible.
L'utilisation d'une structure impliquant généralement plusieurs états de charge, il est recommandé d'adapter la forme optimale à la charge principale (charge permanente) du modèle.
Le programme RFEM et le module additionnel RF-FORM-FINDING vous aident à déterminer cette forme. Le processus de recherche de forme sous-jacent déplace des nœuds du maillage EF en se basant sur une charge spécifiée afin que la nouvelle position des éléments transfère la charge principalement via la capacité portante de la membrane. L'utilisation de la résistance normale des barres et de la capacité portante membrane des éléments surfaciques produit des états de contrainte constants dans les sections. Cet état sans contrainte de flexion permet d'optimiser l'utilisation des sections et d'obtenir une structure très efficace avec une quantité minimale de matériau.
Ce processus peut être appliqué à la fois pour les structures à câbles et à membranes en traction composées d'éléments flexibles ainsi que pour les structures avec des poutres et des coque rigides.
Une forme optimale pour une coque comprimée peut être calculée dans RFEM comme suit :
1.
Activation du module RF-FORM-FINDING dans l'onglet Options des Données de base
2.
Spécification des paramètres de recherche de forme pour les éléments porteurs
3
Définition de la charge principale pour la recherche de forme
4
Recherche de forme
La forme finalement obtenue peut ensuite être utilisée dans RFEM pour le calcul de structures, en prenant en compte les variations de charge.
