问题:

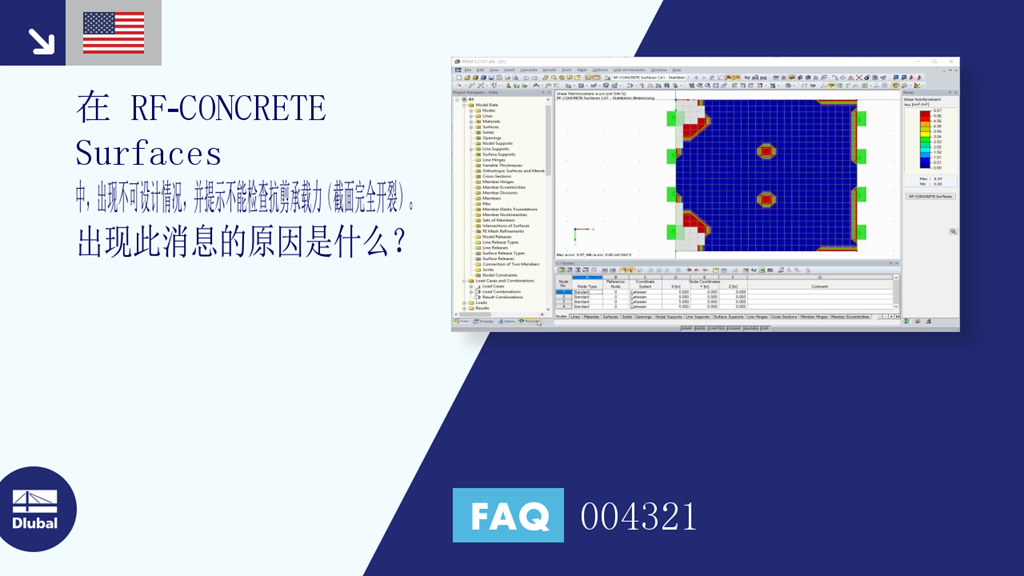

在RF-CONCRETE Surfaces中我遇到无法设计的情况,上面写着不能检查抗剪承载力(截面为完全裂缝)。 出现该消息的原因是什么?
答案:
如果无抗剪配筋的抗剪承载力V-Rd,c在算术上小于零,则显示这样的无法设计的情况。
V-Rd,c小于零的值是由大的拉力轴力引起的。 在这种情况下,截面完全处于受拉状态或完全开裂,就不会产生抗剪承载力。
对于带有计划的剪力墙的覆层截面,出现以下情况:
在 RF-CONCRETE Surfaces 中, 如果 V-Rd,c
