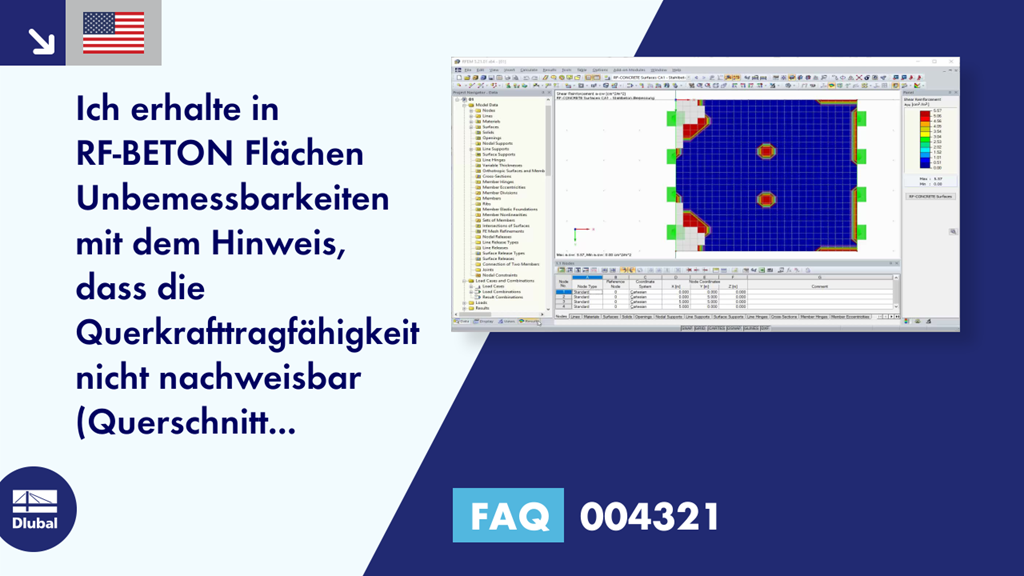

FAQ 004321 | Ich erhalte in RF-BETON Flächen Unbemessbarkeiten mit dem Hinweis, dass die Que...

Frage:
Ich erhalte in RF-BETON Flächen Unbemessbarkeiten mit dem Hinweis, dass die Querkrafttragfähigkeit nicht nachweisbar (Querschnitt vollständig gerissen) ist. Was ist der Hintergrund dieser Meldung?

Antwort:
Die Unbemessbarkeit wird dann ausgegeben, wenn der Querkraftwiderstand ohne Querkraftbewehrung V-Rd,c rechnerisch kleiner als null ist.

Ein Wert für V-Rd,c kleiner null wird durch große Zugnormalkräfte verursacht. In diesem Zusammenhang steht der Querschnitt komplett unter Zug beziehungsweise ist er vollständig gerissen und es kann kein Querkraftwiderstand aufgebaut werden.

Für überzogene Querschnitte mit planmäßiger Querkraftbewehrung ergibt sich folgende Situation:

In RF-BETON Flächen wird, wenn V-Rd,c
