问题:

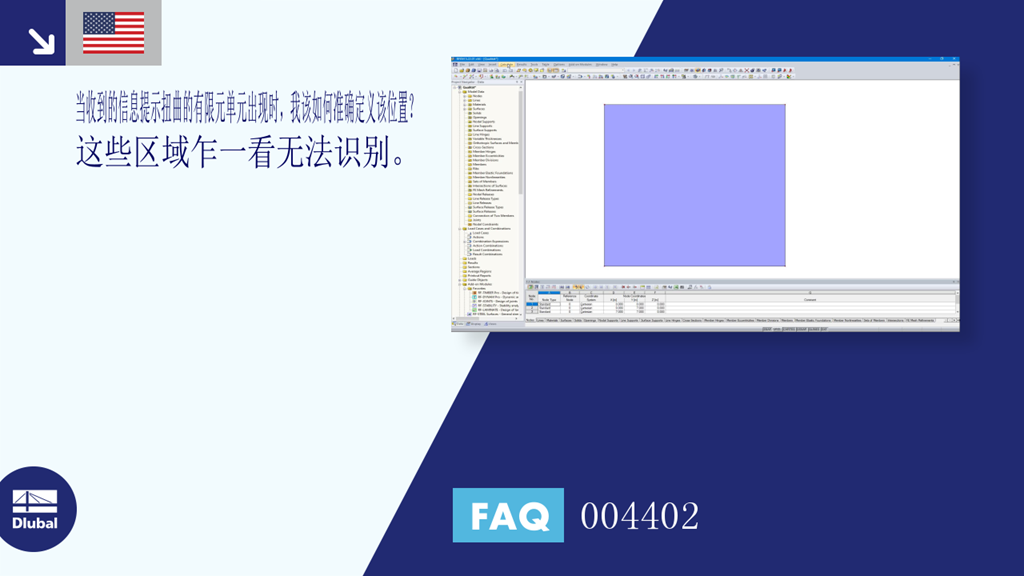

当收到的信息提示扭曲的有限元单元出现时,我该如何准确定义该位置? 这些区域乍一看无法识别。
答案:
如果变形的单元太小以致于无法检测到(见图01),建议使用“显示网格质量注释”。 您可以在显示导航器→有限元网格→有限元网格质量中找到此选项。 在该对话框中可以激活“警告”和“失效”元素的注释(见图02)。 因此,您可以通过使用值直接识别位置在哪里。 对于较大的模型,在搜索过程中隐藏模型可能会很有帮助。
实体应力的结果可以在有限元中显示为彩色的三维点。
如果取消激活'荷载增量步的数目'复选框,那么在 RFEM 中将自动确定荷载增量的数目,以便有效地解决非线性问题。
所使用的方法是基于启发式算法。
有了该功能,就能实现面上有限元网格自动细化 网格细化是逐步进行的, 在每一步中都根据与上一步计算结果的误差重新创建有限元网格。 数值误差是根据面单元的结果进行评估的,并基于能量公式 Zienkiewicz-Zhu。
该错误评估是针对一阶分析进行的。 我们选择一个荷载工况(或荷载组合)来生成有限元网格。 有限元网格用于所有计算。
方程求解器包括优化的有限元网格生成器,并支持最新的多核处理器和 64 位技术。 它可以使用多个处理器并行计算线性荷载工况和荷载组合,而不会对 RAM 提出额外要求: 刚度矩阵只需建立一次。 64 位技术和增强的 RAM 选项允许使用快速直接的方程求解器计算复杂结构体系。
变形的发展过程会在计算过程中以图形方式显示。 这样可以很容易地评估收敛行为。
