问题
当收到的信息提示扭曲的有限元单元出现时,我该如何准确定义该位置? 这些区域乍一看无法识别。
回复:

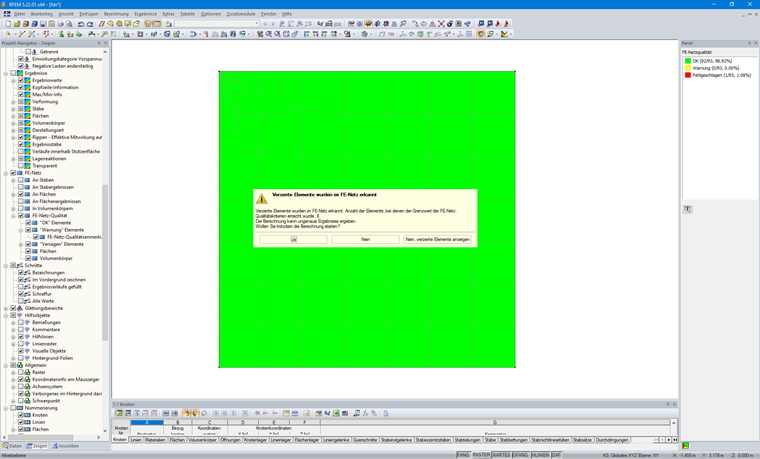

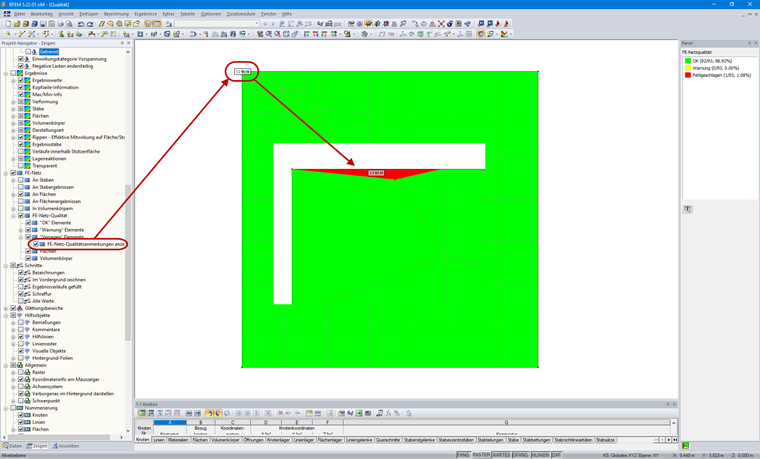

如果变形的单元太小以致于无法检测到(见图01),建议使用“显示网格质量注释”。 您可以在显示导航器→有限元网格→有限元网格质量中找到此选项。 在该对话框中可以激活“警告”和“失效”元素的注释(见图02)。 因此,您可以通过使用值直接识别位置在哪里。 对于较大的模型,在搜索过程中隐藏模型可能会很有帮助。
