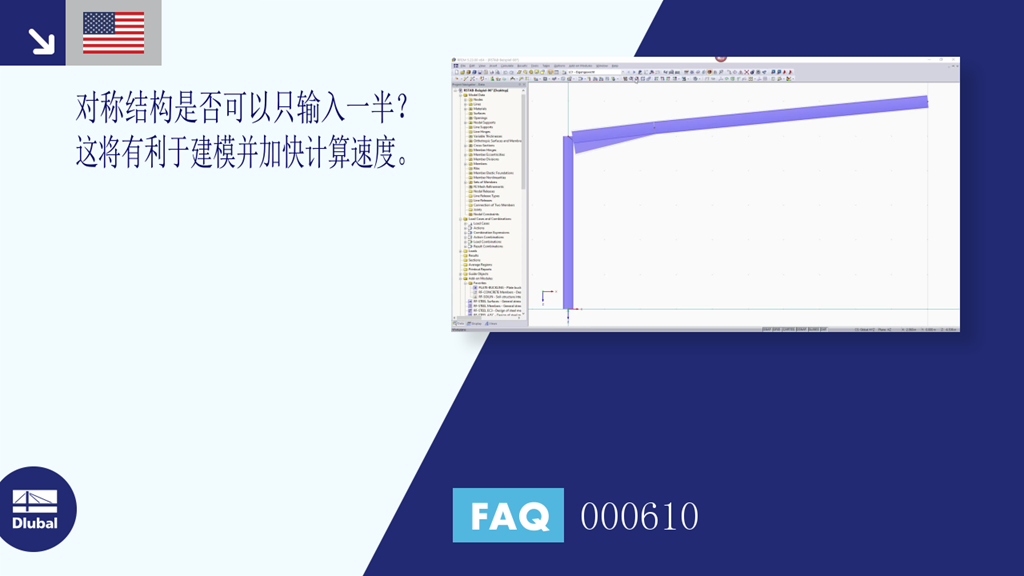

问题:
对称结构是否可以只输入一半? 这将有利于建模并加快计算速度。
答案:
在 RFEM 和 RSTAB 中不能使用结构的对称性来计算结构的一半。
但是,可以通过菜单工具“编辑 → 选择 → 全部”只创建包括荷载在内的一半结构,然后生成另一半结构。 在镜像对话框中,需要勾选[详细信息]下的“创建复制”选项和“复制,包括荷载”(见图 01)。
这样可以省略镜像轴中的支座,并获得更真实的结果。
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
通过与 Revit 的直接接口,您可以根据在 RFEM 或 RSTAB 中所做的更改来更新 Revit 模型。 根据所做的修改,可能必须重新生成 Revit 对象(删除对象然后重新生成)。 重新生成的模型是在 RFEM/RSTAB 的模型基础上进行的
如果你想避免重新生成,请激活'只更新材料、厚度和截面'复选框。 这种情况下只能调整对象的属性。 与此不同的是,材料、面的厚度和截面在这里不予考虑。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
