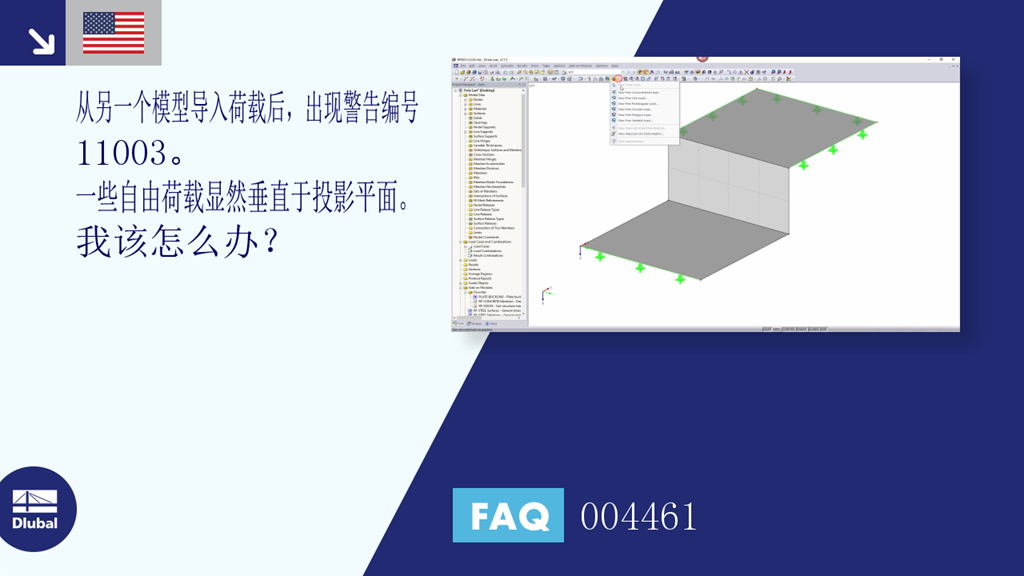

问题:
从另一个模型导入荷载后,出现警告编号 11003。 一些自由荷载显然垂直于投影平面。 该怎么办?
答案:
投影平面和荷载方向是不同的参数,彼此无关。
虽然荷载方向是荷载作用的实际方向,但投影平面和荷载位置的相应坐标描述了荷载位置投影到荷载作用面上的平面。
在示例文件中,错误地选择了与荷载垂直的面作为自由荷载。 因此在计算过程中会出现警告。
因此在自由荷载情况下必须确保所有面都位于正确的投影平面上。
