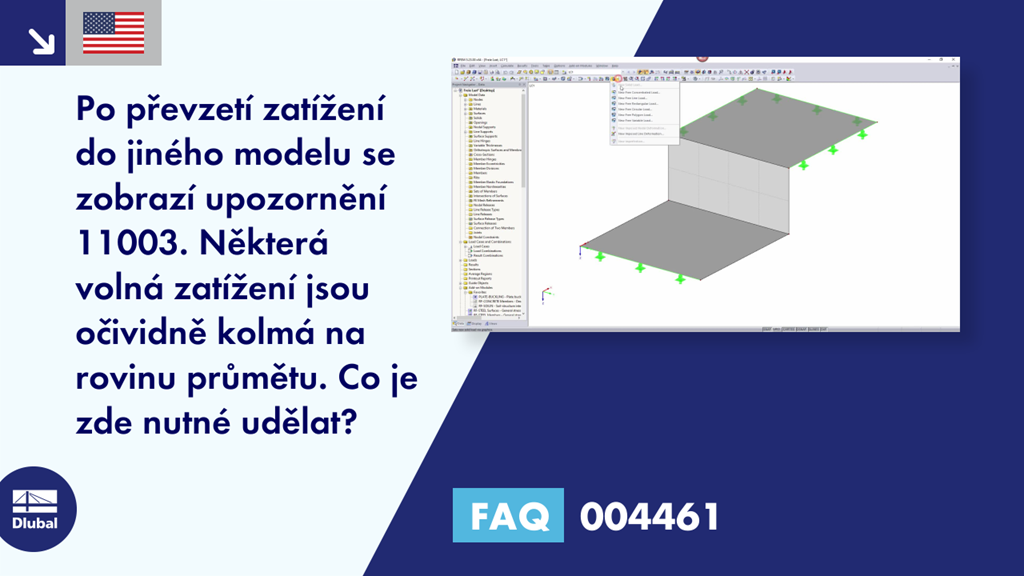

[EN] FAQ 004461 | Po převzetí zatížení do jiného modelu se zobrazí upozornění 11003. Některá volná zatížení jsou očividně kolmá na rovinu průmětu. Co mohu dělat?
Video
První kroky s programem RFEM
Dotaz
Po převzetí zatížení do jiného modelu se zobrazí upozornění 11003. Některá volná zatížení jsou očividně kolmá na rovinu průmětu. Co mohu dělat?Odpověď
Rovina průmětu a směr zatížení jsou různé parametry a jsou na sobě nezávislé.
Zatímco směr zatížení je skutečným směrem působícího zatížení, popisuje rovina průmětu spolu s příslušnými souřadnicemi polohy zatížení, z které roviny se poloha zatížení promítne na zatížené plochy.
V souboru s příkladem byla pro volné zatížení nesprávně vybrána plocha kolmá na zatížení. V důsledku toho se během výpočtu zobrazí upozornění.
Pro volná zatížení je proto vždy třeba zajistit, aby všechny plochy ležely ve správné rovině průmětu.
