问题:

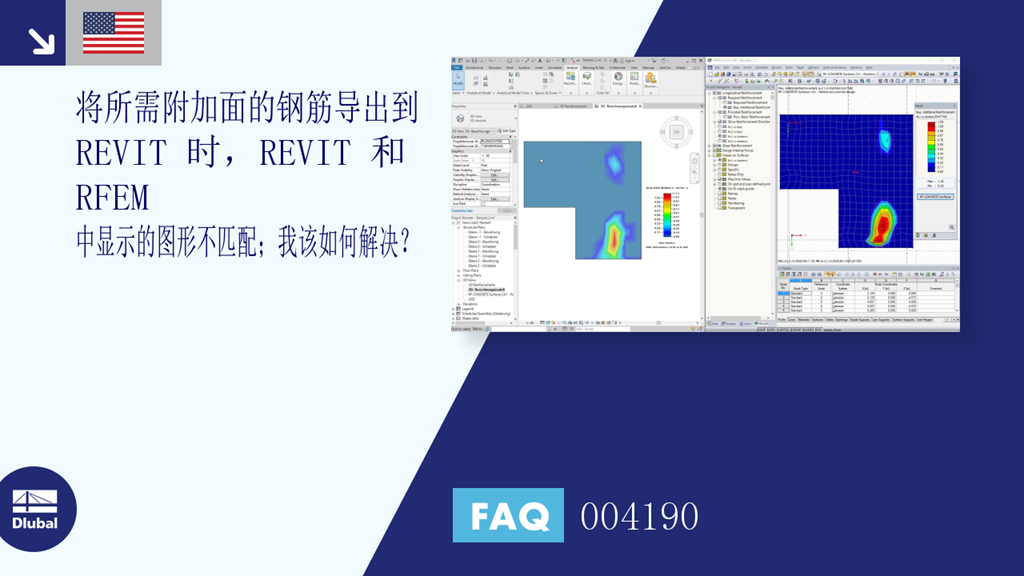

将所需附加面的钢筋导出到 REVIT 时,REVIT 和 RFEM 中显示的图形不匹配;我该如何解决?
答案:
在 RFEM 中根据有限元网格点的结果对图形结果进行平滑处理。 结果将根据栅格点的结果传递到 REVIT。 在 RFEM 中,面的栅格默认设置为 0.5 m。 在这种情况下,为面设置一个精细的栅格,RFEM 和 REVIT 中结果的图形显示是相似的。
问题:
将所需附加面的钢筋导出到 REVIT 时,REVIT 和 RFEM 中显示的图形不匹配;我该如何解决?
答案:
在 RFEM 中根据有限元网格点的结果对图形结果进行平滑处理。 结果将根据栅格点的结果传递到 REVIT。 在 RFEM 中,面的栅格默认设置为 0.5 m。 在这种情况下,为面设置一个精细的栅格,RFEM 和 REVIT 中结果的图形显示是相似的。
