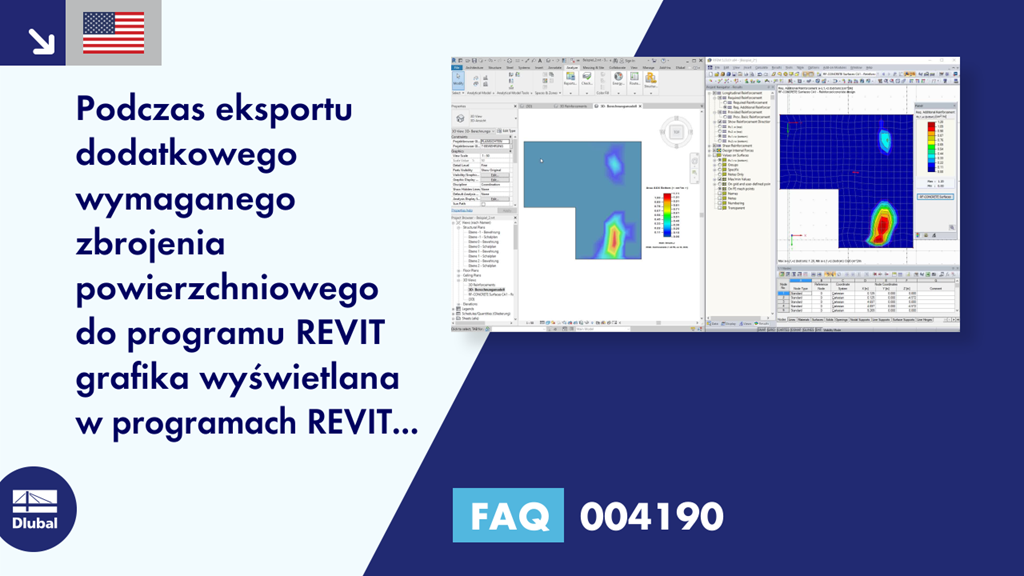

[EN] FAQ 004190 | Podczas eksportu dodatkowego wymaganego zbrojenia powierzchniowego do REVIT, grafika ...

Pytanie:
Podczas eksportu dodatkowego wymaganego zbrojenia powierzchniowego do programu REVIT grafika wyświetlana w programach REVIT i RFEM nie jest zgodna; jak mogę to poprawić?

Odpowiedź:
W programie RFEM wyniki graficzne są wygładzane na podstawie wyników w punktach siatki ES. Wyniki w punktach rastra są przenoszone do programu REVIT. W programie RFEM raster powierzchni jest domyślnie ustawiony na 0,5 m. W takim przypadku należy ustawić gęstą siatkę dla powierzchni, dzięki czemu wyniki będą wyświetlane graficznie w programach RFEM i REVIT.
