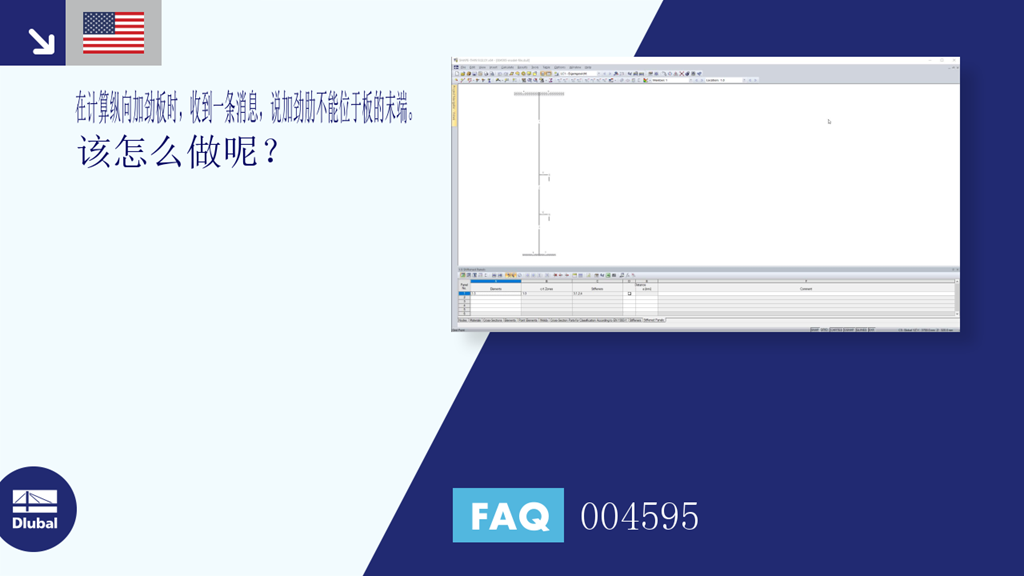

问题:
在计算纵向加劲肋的面板时,我收到一条信息,即加劲肋不能位于面板的末端。 该怎么做呢?
答案:
在板的边缘加劲肋的单元按照欧洲规范EN 1993-1-5 [1]章节4.5中的加劲肋板并不意味着加劲肋。 如果面板的极限被定义为加劲肋,那么出现图01中的信息。 必须删除这些加劲肋。
如图02所示,该区域的面板包括单元1至3和加劲肋1至4。 但是加劲肋3和加劲肋4位于板的边缘(在图03中红色标记),因此显示图01所示的信息。 删除这些加劲肋(图04)。 在视频中也有演示。
问题:
在计算纵向加劲肋的面板时,我收到一条信息,即加劲肋不能位于面板的末端。 该怎么做呢?
答案:
在板的边缘加劲肋的单元按照欧洲规范EN 1993-1-5 [1]章节4.5中的加劲肋板并不意味着加劲肋。 如果面板的极限被定义为加劲肋,那么出现图01中的信息。 必须删除这些加劲肋。
如图02所示,该区域的面板包括单元1至3和加劲肋1至4。 但是加劲肋3和加劲肋4位于板的边缘(在图03中红色标记),因此显示图01所示的信息。 删除这些加劲肋(图04)。 在视频中也有演示。
