问题:

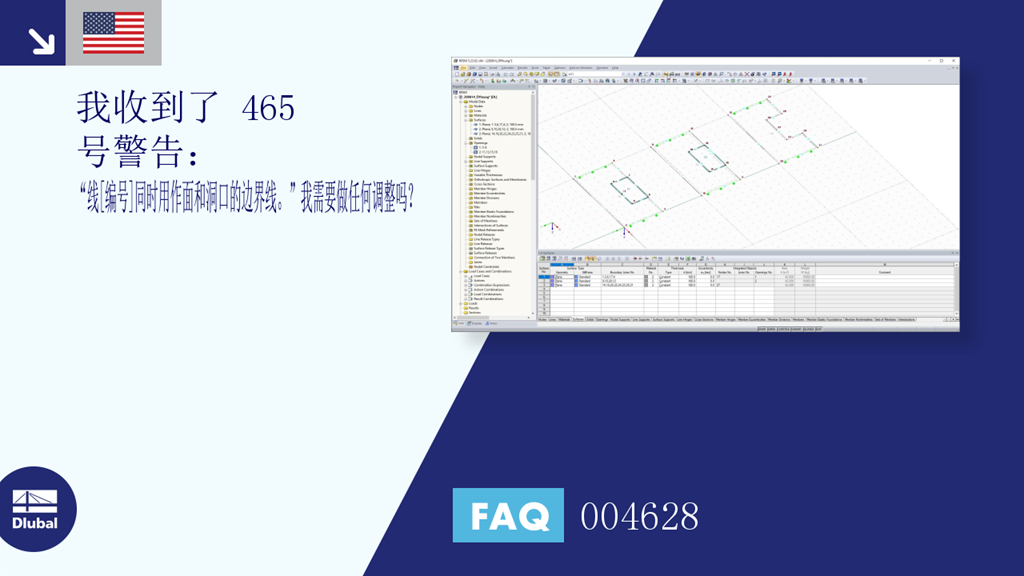

我收到了 465 号警告: “线[编号]同时用作面和洞口的边界线。”我需要做任何调整吗?
答案:
用户可以创建【面】上的【洞口】。 洞口区域不会生成有限元网格,不能施加荷载。 用户可以在面的边缘进行开洞。
面的边界线必须是封闭的连续线。 在我们的例子中,警告信息只出现在面 1 上,面 2 不出现。 面 1 由一条边上的三条边界线定义,但面 2 不是。
结果的比较显示,您可以在所有三种情况下对面进行建模。
问题:
我收到了 465 号警告: “线[编号]同时用作面和洞口的边界线。”我需要做任何调整吗?
答案:
用户可以创建【面】上的【洞口】。 洞口区域不会生成有限元网格,不能施加荷载。 用户可以在面的边缘进行开洞。
面的边界线必须是封闭的连续线。 在我们的例子中,警告信息只出现在面 1 上,面 2 不出现。 面 1 由一条边上的三条边界线定义,但面 2 不是。
结果的比较显示,您可以在所有三种情况下对面进行建模。
