回复:
可以在面上创建洞口。 在洞口区域内即不能生成有限元也不能施加面荷载。 在面的边缘也允许开孔。

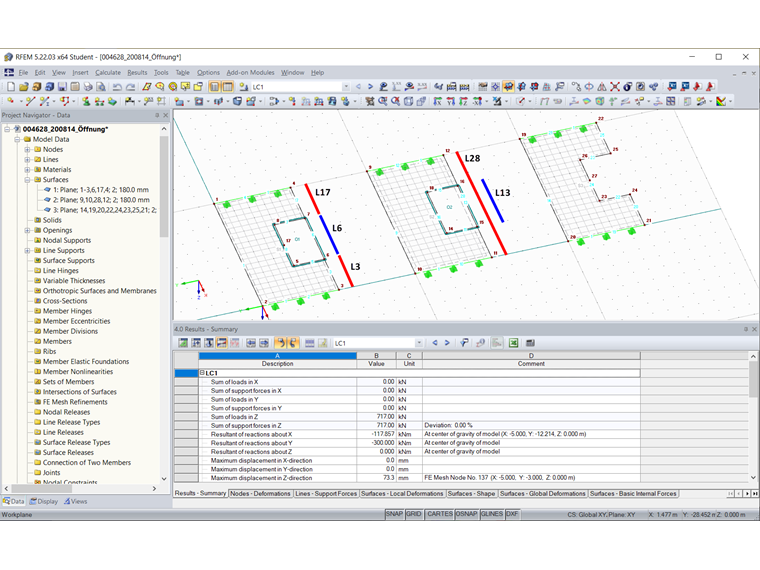

面的边界线必须是封闭的连续线。 在我们的例子中,警告信息只出现在面 1 上,面 2 不出现。 面 1 由一条边上的三条边界线定义,但面 2 不是。

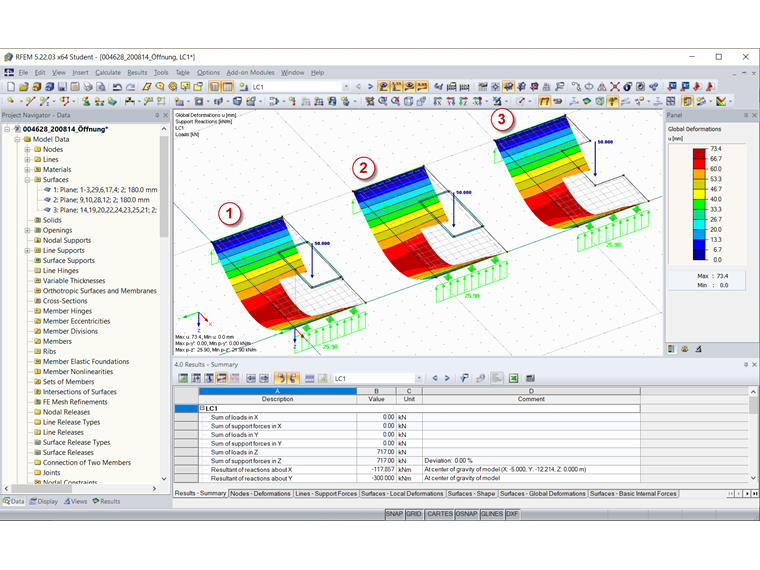

结果的比较显示,您可以在所有三种情况下对面进行建模。
常见问题和解答 (FAQ)
可以在面上创建洞口。 在洞口区域内即不能生成有限元也不能施加面荷载。 在面的边缘也允许开孔。
面的边界线必须是封闭的连续线。 在我们的例子中,警告信息只出现在面 1 上,面 2 不出现。 面 1 由一条边上的三条边界线定义,但面 2 不是。
结果的比较显示,您可以在所有三种情况下对面进行建模。
