问题:

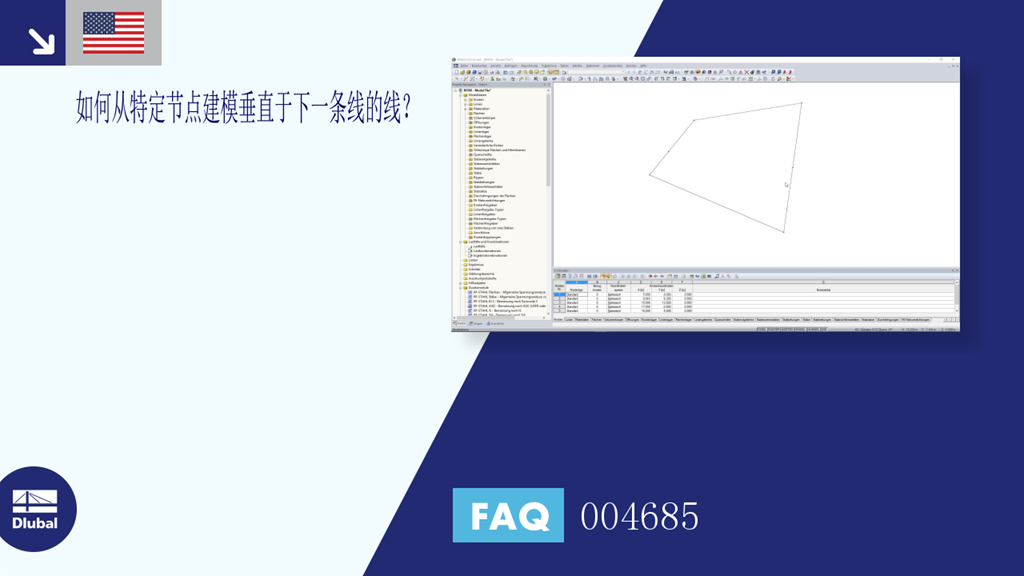

如何从特定节点建模垂直于下一条线的线?
答案:
“旋转”和“延伸线”功能适用于此:
将与相应节点相邻的线旋转 90 度(上下文菜单: 旋转)。
使用“延长线”功能(右键菜单)从杆件始端/末端延长新线到下一条线。
问题:
如何从特定节点建模垂直于下一条线的线?
答案:
“旋转”和“延伸线”功能适用于此:
将与相应节点相邻的线旋转 90 度(上下文菜单: 旋转)。
使用“延长线”功能(右键菜单)从杆件始端/末端延长新线到下一条线。
