Domanda:

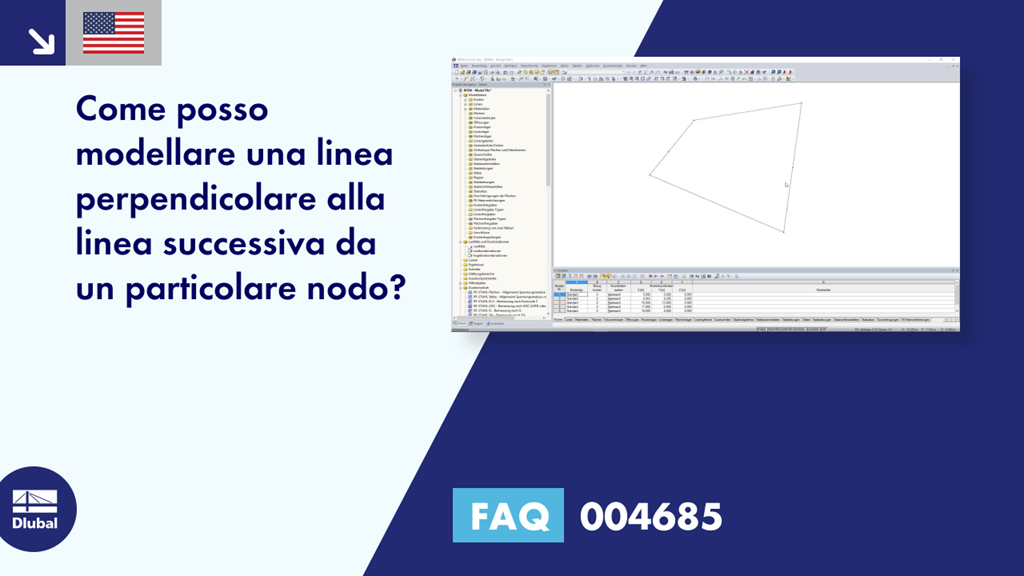

Come posso modellare una linea perpendicolare alla linea successiva da un particolare nodo?
Risposta:
Le funzioni "Ruota" ed "Estendi linea" sono adatte per questo scopo:
Ruota una linea adiacente al nodo corrispondente di 90 gradi (menu di scelta rapida: Ruota).
Estendi una nuova linea dall'inizio/fine dell'asta utilizzando la funzione "Estendi linea" (menu di scelta rapida) fino alla linea successiva.
