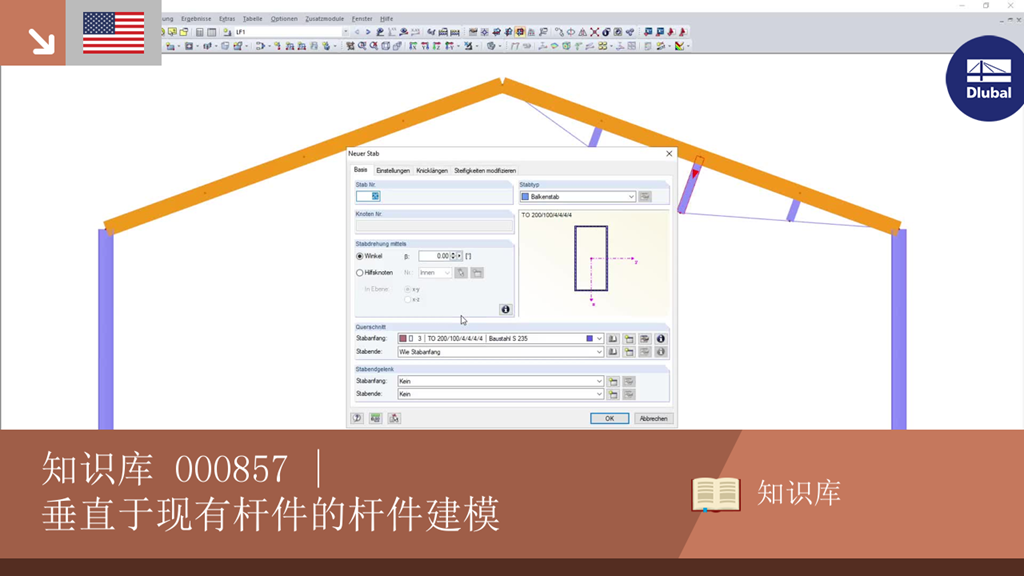

对于下面为桁架结构的框架，受压杆件的方向垂直于斜梁。 从而定义杆件长度以及与水平梁的交点。
一种方法是将栅格旋转 90 度，然后在相应的节点处放置原点。 然后您可以沿着这些栅格点放置受压杆件。
另一种可能性是使用极坐标系建模。 但这需要精确的角度信息。
因此，建模工作量最小的解决方案是使用其他杆件输入模式。
您有什么问题想问的吗？
长度: 00:00:34 min
长度: 00:00:56 min
基本
长度: 00:02:59 min
长度: 00:00:34 min
常见问题和解答 (FAQ)
长度: 00:01:07 min
长度: 00:00:57 min
长度: 00:01:04 min
长度: 00:06:31 min
长度: 00:00:22 min
Für eine Unterspannung sollen die Druckstäbe senkrecht zum schrägen Riegel modelliert werden. Bekannt sind hierbei die Stablänge sowie der Schnittpunkt mit dem Riegel.
In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.
Für die Fundamentbemessung in RF-/FUND Pro ist es erforderlich, für die unterschiedlichen Bemessungssituationen (STR, GEO, UPL oder EQU) die zugehörigen Belastungen (Lastfälle, Lastkombinationen oder Ergebniskombinationen) zu definieren.
Die häufigste Ursache für instabile Modelle sind ausfallende Stabnichtlinearitäten wie Zugstäbe. Als einfachstes Beispiel dient dazu ein Rahmen, dessen Stützen am Fußpunkt gelenkig gelagert sind und am Stützenkopf Momentengelenke aufweisen. Dieses labile System soll durch einen Kreuzverband aus Zugstäben stabilisiert werden. Bei Lastkombinationen mit horizontalen Lasten bleibt dieses System stabil. Wird es jedoch ausschließlich vertikal belastet, fallen beide Zugstäbe aus und das System wird instabil, was zu einem Berechnungsabbruch führt. Dies lässt sich vermeiden, indem die besondere Behandlung der ausfallenden Stäbe unter "Berechnung" → "Berechnungsparameter" → "Globale Berechnungsparameter" aktiviert wird.
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
您有单柱截面或带角度的墙需要进行冲切验算吗？
没问题。 在 RFEM 6 中，您不仅可以对矩形和圆形截面，还可以对任何截面形状进行冲切设计。
- 可以设计五种抗震结构体系 (SFRS)，即特殊弯矩坐标系（SMF）、中间弯矩坐标系（IMF）、普通弯矩坐标系（OMF）、普通弯矩坐标系（OCBF）和特殊弯矩坐标系（SCBF） )
- 腹板和翼缘宽厚比的延性验算
- 计算梁的稳定性支撑所需的强度和刚度
- 计算梁的稳定性支撑的最大间距
- 计算梁在铰处所需的支撑强度
- 计算柱子所需强度，可以选择忽略所有弯矩、剪力和扭矩以达到超强极限状态
- 计算柱和支撑的长细比
抗震验算的结果分为两部分： 杆件要求和连接要求。
在“抗震要求”中规定了抗弯和抗剪强度。 它们在'弯矩框架连接(按杆件)'选项卡中列出。 对于有支撑的框架，在“支撑连接”选项卡中列出了连接所需的抗拉强度和连接抗压强度。
用户可以在表格中查看计算过程。 在设计验算详细信息中可以清楚地显示公式和规范引用。
