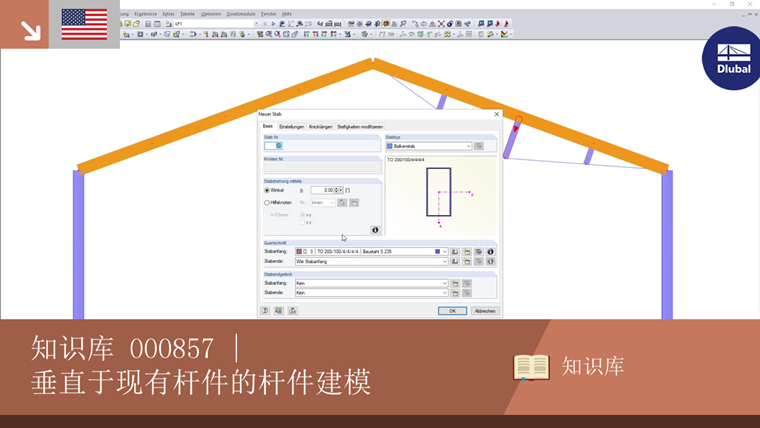

垂直于现有构件的构件建模

提示和技巧

对于从下面桁架的框架,压缩构件将垂直于倾斜梁建模。定义构件长度和与水平梁的交点。

实现的一种可能性是网格旋转90度并将原点放置在特定节点中。然后,您可以沿着网格点放置压缩构件。

另一种可能性是使用极坐标系进行建模。但是,这需要精确的角度信息。

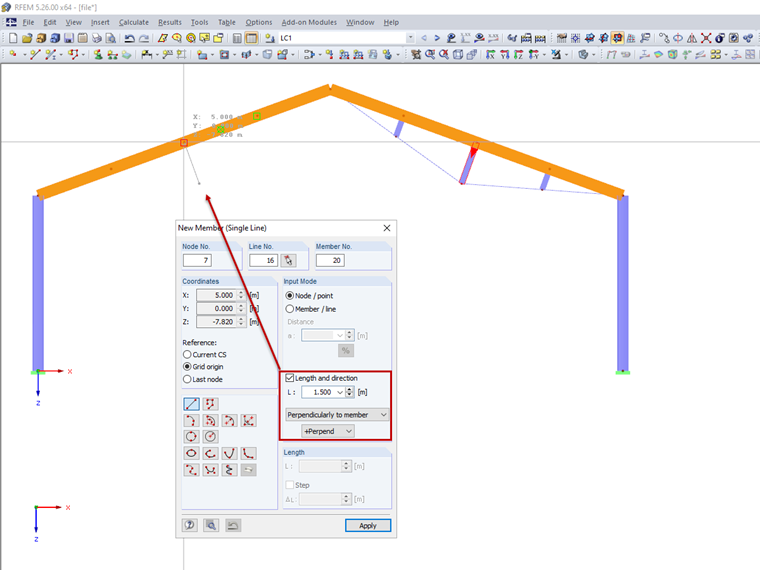

因此,建模工作量最少的解决方案是使用成员的替代输入模式。您可以在图片中看到,在这种情况下只需要成员长度。如果使用鼠标指向成员,则会显示成员预览。
