问题：
在两个面之间建立接触的最快方法是什么？
答案：
在 RFEM 5 中，需要使用接触实体来在两个面之间创建接触。 在 RFEM 6 中可以通过面接触来实现：
1) 定义面接触类型： 或者在数据导航器中的“特殊对象的类型”下，或者直接在面接触中的“特殊对象”→“面接触”中；见图 01。
2) 为面接触分配相应的面和面接触类型；见图 02。

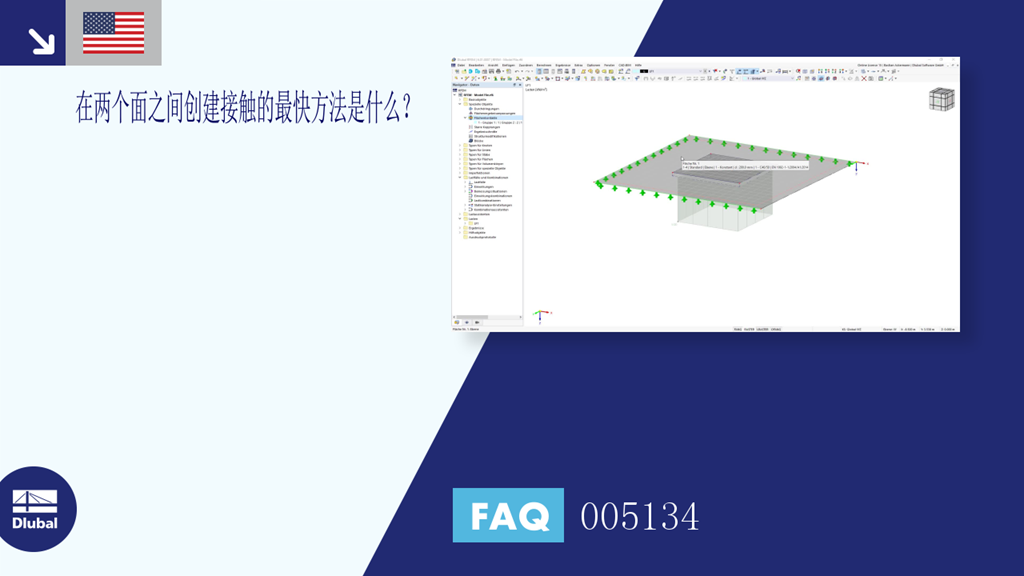

常见问题解答 005134 | 在两个面之间建立接触的最快方法是什么？
