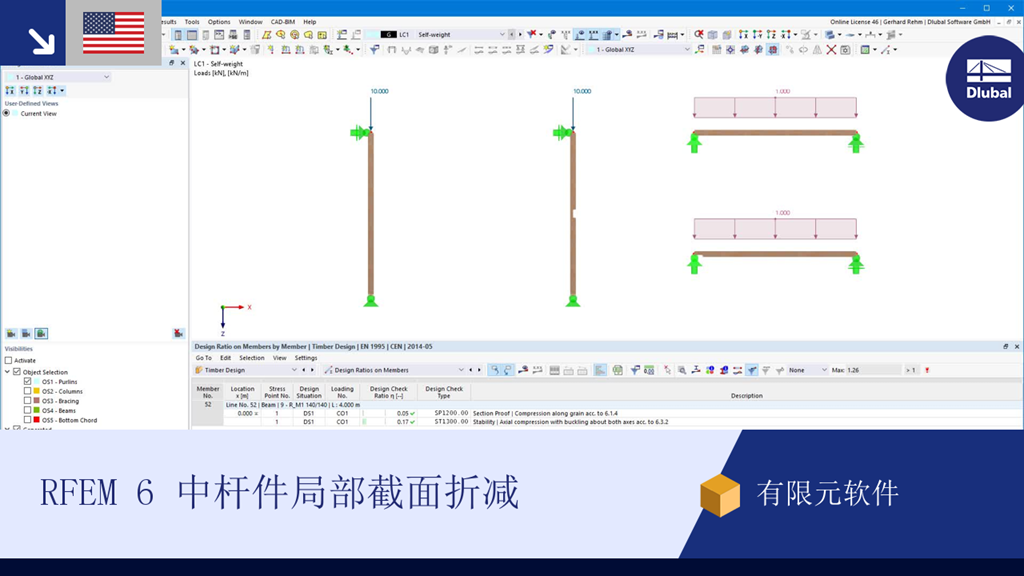

该视频展示了如何为木梁分配局部的截面折减。 为了避免对多个杆件和不同截面的凹口建模,该功能允许您直接在一个杆件或一组杆件上指定截面折减。 为了校对凹口的位置和几何形状,它会直接显示在您的结构中。 在木结构设计模块中已经考虑了这些折减。
在'编辑杆件'下的'设计支座和挠度'选项卡中,可以使用优化的输入窗口对杆件进行明确分段。 程序会自动使用悬臂梁或单跨支座梁的变形极限。
通过在杆件始端、末端和中间节点上定义相应方向的设计支座,程序会自动识别允许变形所涉及的构件和构件长度。 根据计算支座,它会自动识别是梁还是悬臂梁。 不再需要像以前的版本 (RFEM 5) 中那样手动分配。
使用'用户自定义长度'选项,可以在表格中修改参考长度。 始终默认使用相应的构件长度。 如果参照长度与杆件长度有偏差(例如弯曲杆件),则可以进行调整。
用户可以在抗火设计中选择用折减截面法来计算面的抗火设计。 折减适用于面的厚度传递, 可以对设计中允许的所有木材进行设计验算。
对于正交胶合木,可以根据胶粘剂类型选择是否单个碳化层可以分离,以便在某些层区域预期增加的碳化。
在层结构数据库中可以找到以下正交胶合木制造商:
- Binderholz (USA)
- KLH(美国,加拿大)
- Calle buck(美国,加拿大)
- Nordic Structures(美国,加拿大)
- Mercer Mass Timber
- SmartLam
- 斯特林结构
- Lignatec第32版“瑞士生产的正交胶合木”中列出的上部结构。
当从层结构库中导入一个结构时,所有相关的参数会被自动导入。 该视频教学的内容和数量正在不断扩展。
