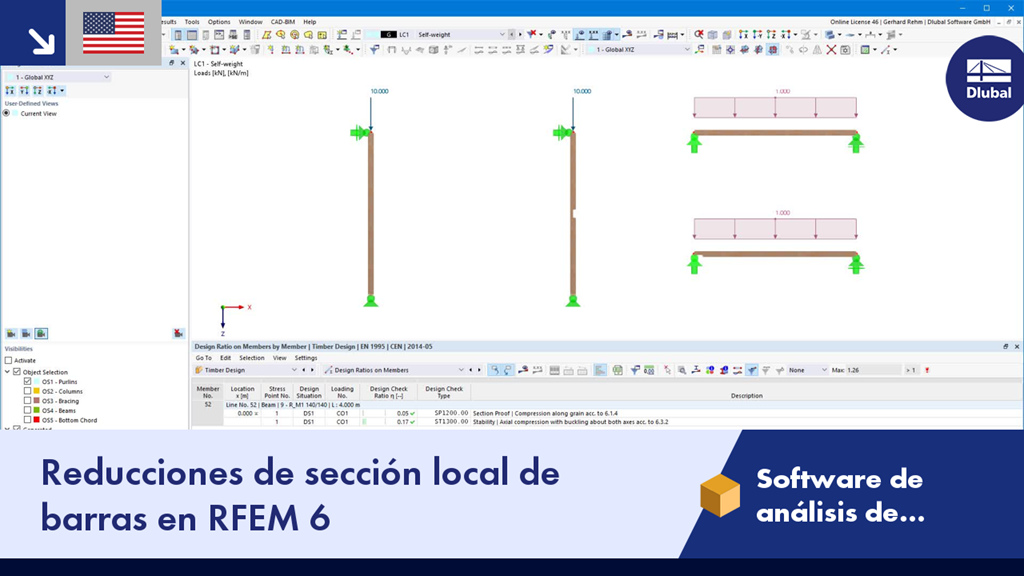

Este vídeo muestra cómo asignar reducciones de la sección local para vigas de madera. Para evitar el modelado de muescas con múltiples barras y diferentes secciones, esta función le permite asignar la reducción de la sección directamente en una barra o conjunto de barras. Para probar la ubicación y la geometría de la entalladura, esta se muestra directamente en su estructura. En el complemento Timber Design, se tienen en cuenta estas reducciones.
Seminario web
Seminario web
Formación en línea
Formación en línea
Característica del producto
Base de datos de conocimientos
Preguntas frecuentes (FAQ)
General
En la pestaña 'Apoyos de cálculo y flecha' en 'Editar barra', las barras se pueden segmentar claramente utilizando ventanas de entrada optimizadas. Dependiendo de los apoyos, se utilizan automáticamente los límites de deformación para vigas en voladizo o vigas de un solo vano.
Al definir el apoyo de cálculo en la dirección correspondiente al inicio de la barra, al final de la barra y en los nudos intermedios, el programa reconoce automáticamente los segmentos y las longitudes de los segmentos con los que se relaciona la deformación admisible. También detecta automáticamente si se trata de una viga o un voladizo utilizando los apoyos de cálculo definidos. La asignación manual, como en las versiones anteriores (RFEM 5), ya no es necesaria.
La opción 'Longitudes definidas por el usuario' le permite modificar las longitudes de referencia en la tabla. La longitud del segmento correspondiente se utiliza siempre de forma predeterminada. Si la longitud de referencia se desvía de la longitud del segmento (por ejemplo, en el caso de barras curvas), se puede ajustar.
Usando el tipo de espesor Panel de vigas, puede modelar elementos de paneles de madera en un espacio tridimensional. Simplemente especifique la geometría de la superficie, y los elementos del panel de madera se generarán utilizando una construcción interna de barra-superficie, incluyendo la simulación de la flexibilidad de la conexión.
Tiene la opción de realizar el cálculo frente al fuego de superficies utilizando el método de la sección reducida. La reducción se aplica sobre el espesor de la superficie. Es posible realizar las comprobaciones de diseño para todos los materiales de madera permitidos para el cálculo.
Para la madera contralaminada, dependiendo del tipo de adhesivo, puede seleccionar si es posible que las partes individuales de la capa carbonizada se caigan y si puede esperar un aumento de la carbonización en ciertas áreas de la capa.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
En la biblioteca de estructuras de capas, están disponibles los siguientes fabricantes de madera contralaminada:
Al importar una estructura de la biblioteca de estructuras de capas, todos los parámetros relevantes se adoptan automáticamente. La biblioteca se está actualizando constantemente.
