问题:
如何显示截面翘曲?
答案:

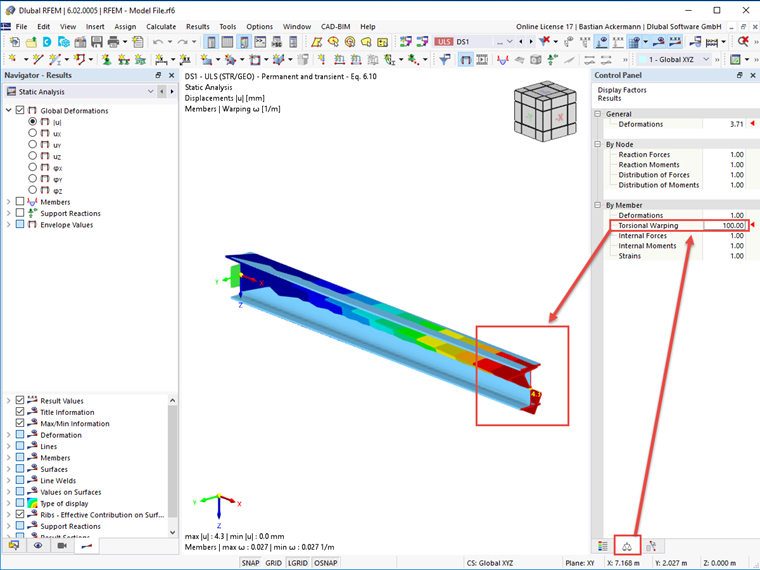

截面的翘曲可以在“完整模式”中显示。 为此,可以在控制面板中增加翘曲扭转的显示系数,见图 1。

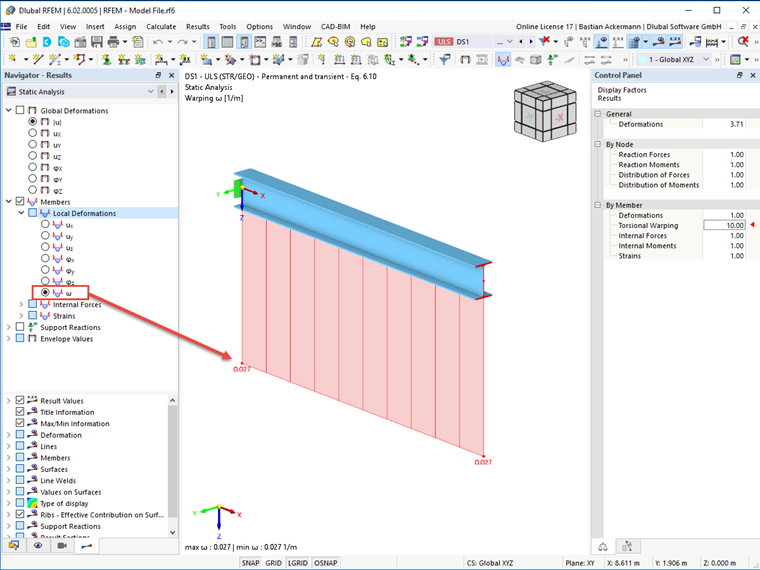

此外,可以在结果导航器中选择局部变形 ω [1/m] 的值,见图 2。
