Question :

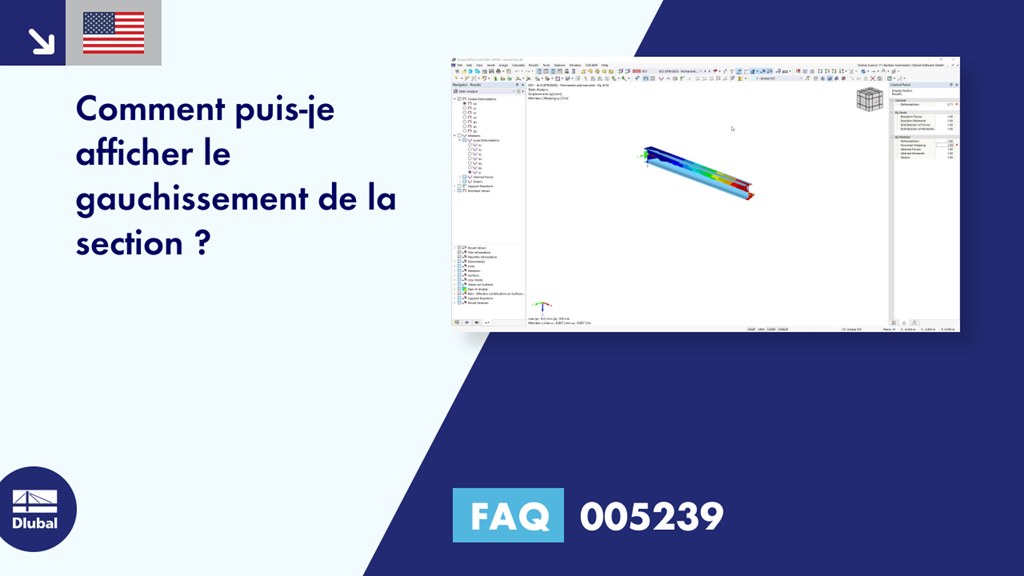

Comment puis-je afficher le gauchissement de la section ?
Réponse :
Le gauchissement d'une section peut être affiché en « mode complet ». Pour ce faire, il est judicieux d'augmenter le facteur d'affichage pour le gauchissement de torsion dans le panneau de configuration (voir la Figure 1.
