常见问题解答 005240 | 在 RFEM 6 中设计钢杆件时如何定义有效长度?

问题:
在 RFEM 6 中设计钢杆件时如何定义有效长度?

答案:

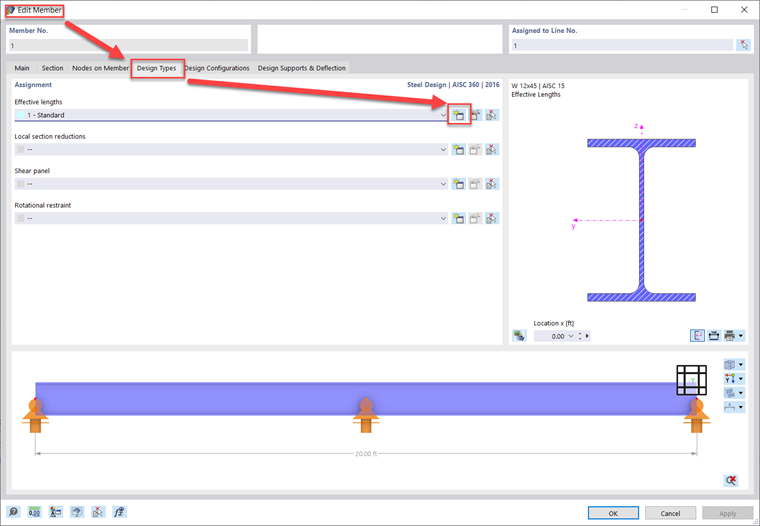

在 RFEM 6 中定义有效长度有两种方法。 首先,编辑杆件并导航到“设计类型”选项卡。 其次,创建一个新的有效长度定义。


第三,设置临界弯矩计算是按照特征值法还是按照 F 章。 从 AISC。 第四,导航到“节点支座和有效长度”选项卡。 在该选项卡中可以使用两种不同的方法。

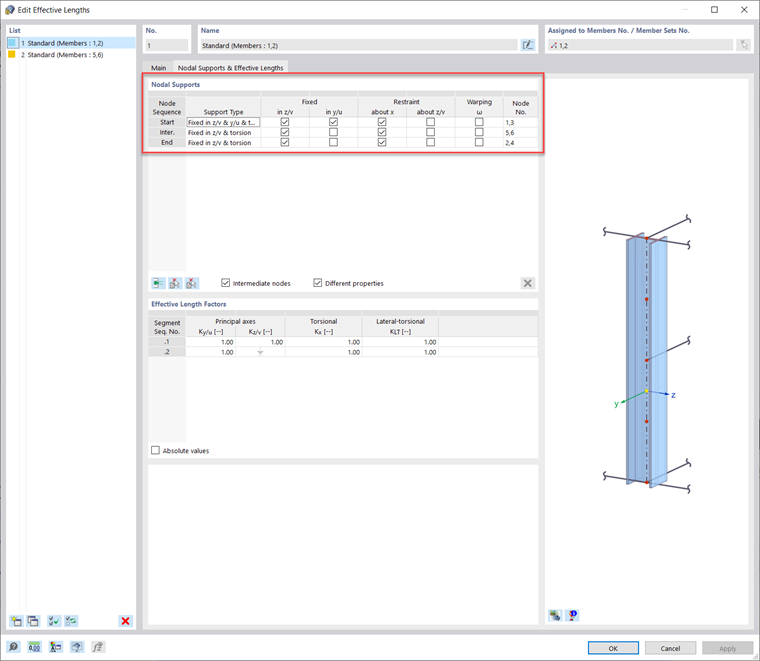

方法1: 节点支座
参考附加模型中的 1 号杆件,您可以在该柱中看到如何定义始端、末端和中间节点的有效长度。 检查节点是否可以沿y轴或z轴移动,是否可以绕其自身的x轴旋转,以及绕其局部的z轴旋转。

方法2: 参考附加模型中的杆件 5,有效长度可以使用系数“k”定义,或者通过勾选“绝对值”选项使用绝对值定义。

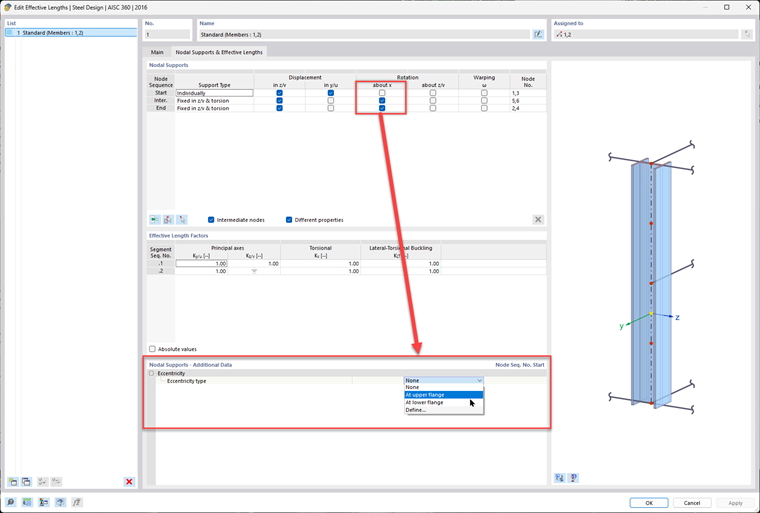

此外,通过取消选中绕局部 x 轴约束的旋转,可以分别约束顶部和底部翼缘。
