问题:
我想在RFEM中创建一个旋转对称面。 但是,不会创建旋转面。 为什么?
答案:

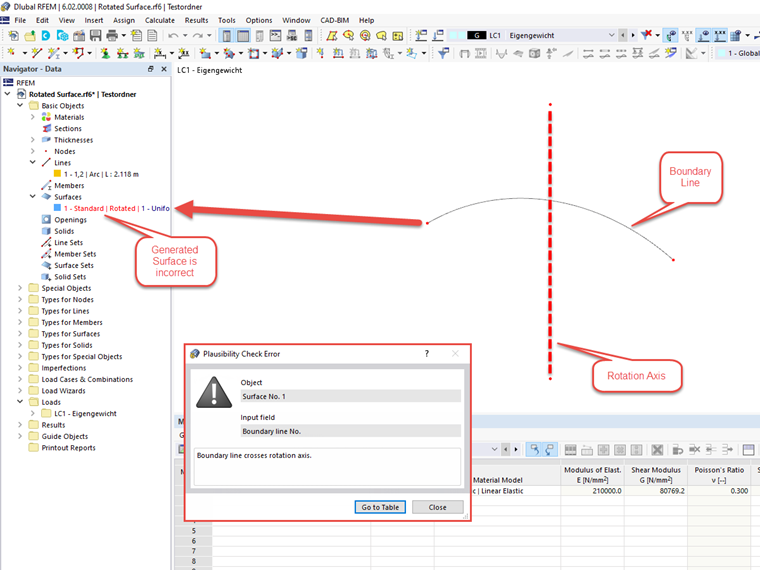

在 RFEM 6 中使用旋转面时,请确保边界线和旋转轴不交叉。 否则,旋转的面是错误的,无法创建。

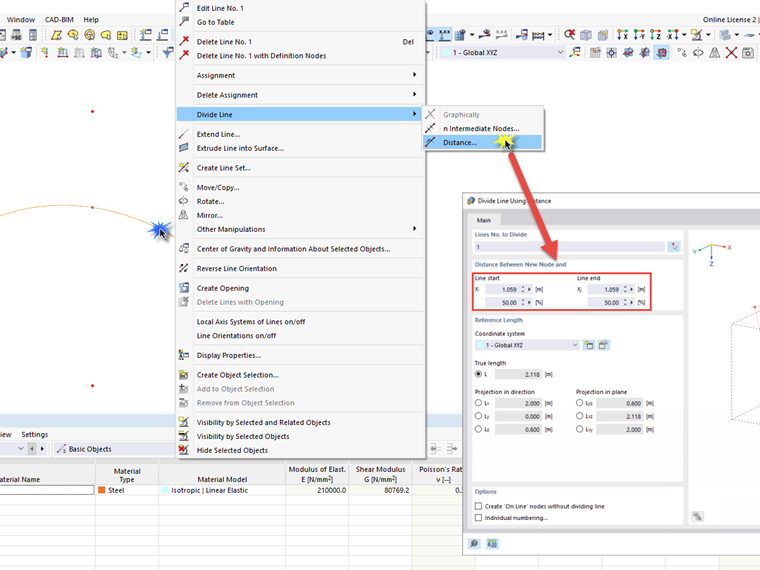

创建面的一种方法是在与旋转轴的交点处划分边界线。 在此处显示的示例中,必须将圆弧线从中间划分一次。

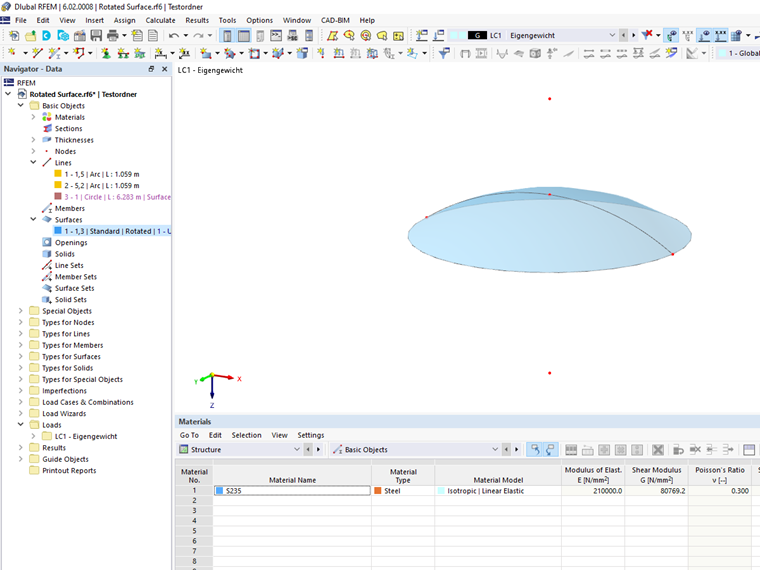

在划分边界线并更正输入的误差后,RFEM 会自动创建输入的旋转面。
