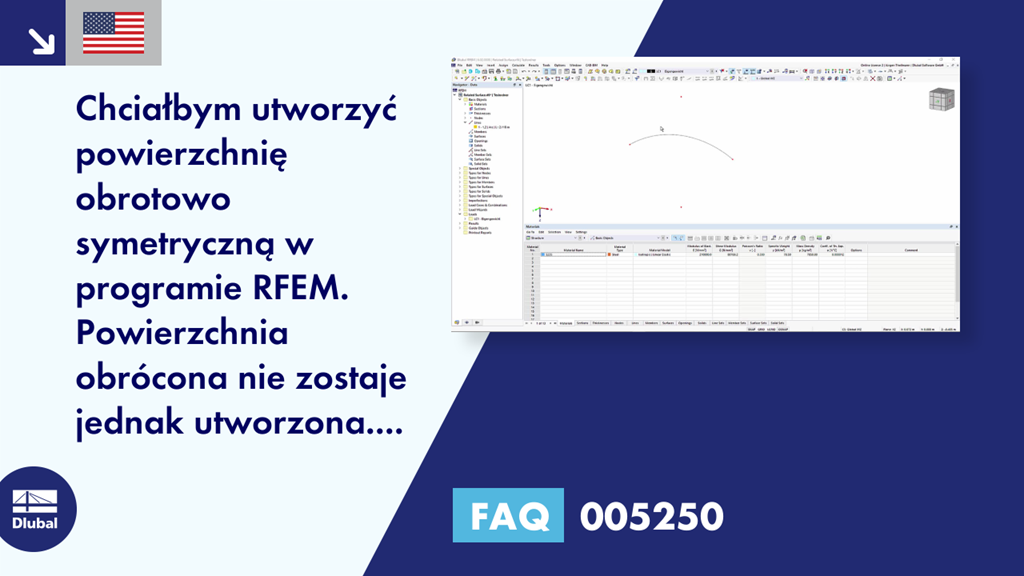

FAQ 005250 | Chciałbym utworzyć powierzchnię obrotowo symetryczną w programie RFEM. Obrócona powierzchnia w ...

Pytanie:
Chciałbym utworzyć powierzchnię obrotowo symetryczną w programie RFEM. Powierzchnia obrócona nie zostaje jednak utworzona. Dlaczego?

Odpowiedź:
W przypadku stosowania powierzchni obróconych w programie RFEM 6 należy upewnić się, że linia graniczna i oś obrotu nie przecinają się. W przeciwnym razie powierzchnia obrócona jest nieprawidłowa i nie można jej utworzyć.

FAQ 005250 | Chciałbym utworzyć powierzchnię obrotowo symetryczną w programie RFEM. Powierzchnia obrócona nie zostaje jednak utworzona. Dlaczego?

Błąd powierzchni obróconej - przecięcie linii granicznej i osi obrotu.

Jednym ze sposobów utworzenia powierzchni jest podzielenie linii granicznej w punkcie przecięcia z osią obrotu. W pokazanym przykładzie linię łuku należy podzielić przez środek.

Podziel linię graniczną.

Po podzieleniu linii granicznej i skorygowaniu wprowadzonego błędu program RFEM automatycznie tworzy wprowadzoną powierzchnię obróconą.

Wygenerowana powierzchnia obrócona
