我们是否可以预测导致倒塌的变形临界状态？
可以，通过模拟结构的倒塌可以预测临界状态。

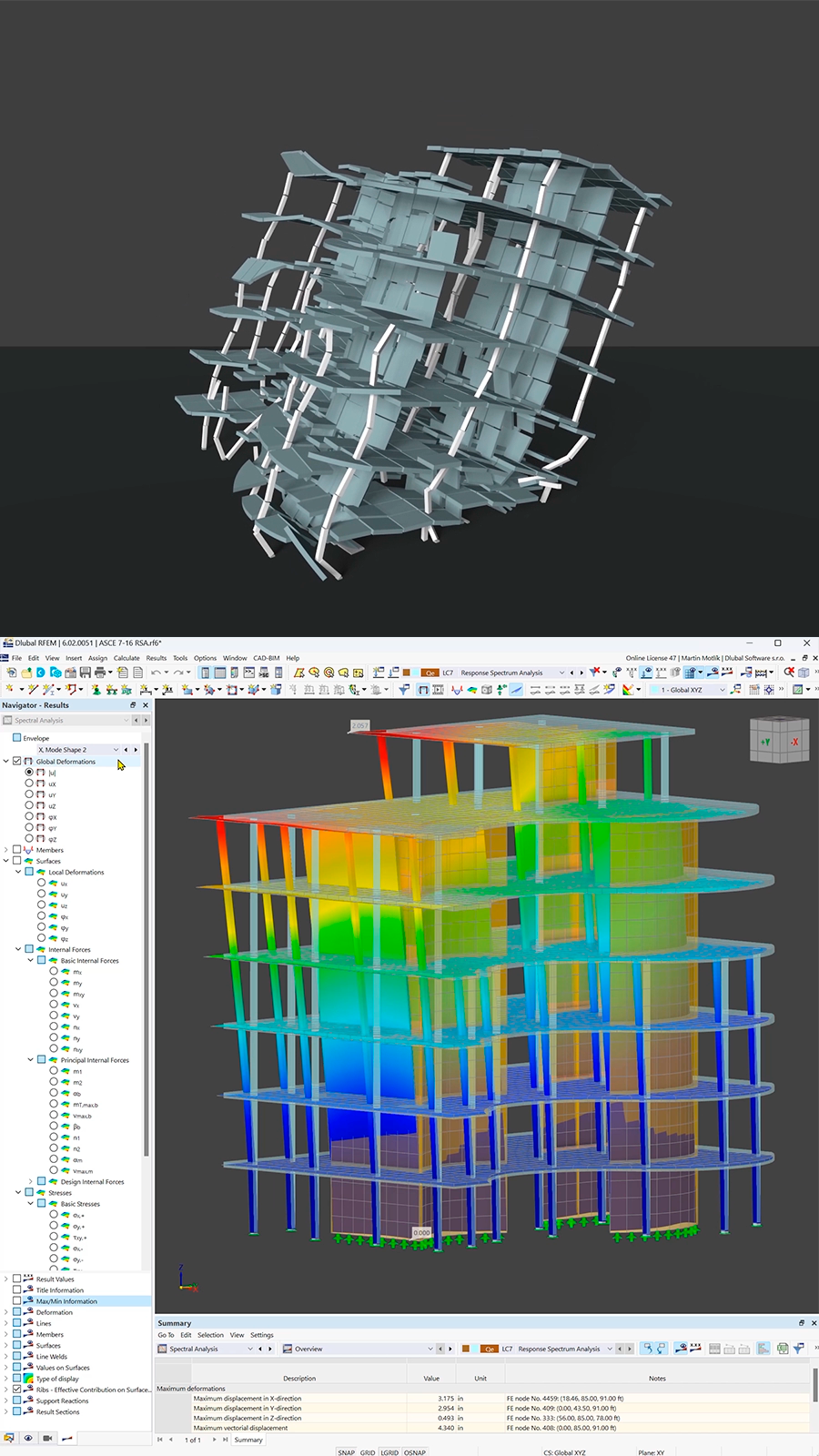

来看看我们的钢筋混凝土结构模型，我们在 RFEM 6 中对其进行分析，然后使用 IFC 格式传输到 Blender。 使用 Bullet Constraints Builder 插件，我们可以模拟地震作用下结构的倒塌情况。 在该示例中通过定义钢筋的属性和建筑构件的连接对模拟进行修改。
联系我们，了解更多！
长度: 00:03:19 min
产品功能
长度: 00:01:06 min
产品功能
长度: 00:00:55 min
产品功能
长度: 00:00:32 min
长度: 00:00:00 min
长度: 00:00:00 min
长度: 00:29:44 min
长度: 00:53:18 min
长度: 00:53:51 min
规范 [1] 中的 ASCE 7-22 部分。 12.9.1.6 规定了在进行抗震设计的模态反应谱分析时应考虑 P-delta 效应的情况。 在 NBC 2020 [2] 的 Sent. 4.1.8.3.8.c 仅给出了一个简短的要求，即考虑重力荷载与变形结构的相互作用引起的侧移效应。 在某些情况下，进行地震分析时必须考虑二阶效应，也称为 P-delta。
在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架（普通、中间和特殊）。 按照 AISC 341-22 进行抗震设计结果，分为两部分： 杆件要求和连接要求。
加拿大国家建筑规范 (NBC) 2020 第 4.1.8.7 条对地震分析方法进行了明确的规定。 更高级的方法，即第 4.1.8.12 条中的动力分析程序，适用于所有结构类型，但不满足 4.1.8.7 中规定的标准。 更简单的方法，即第 4.1.8.11 条中的等效静力法(ESFP)，可用于所有其他结构。
为了评估在动力分析中是否也必须考虑二阶分析，在 EN 1998-1 中 2.2.2 和 4.4.2.2 中规定了层间位移的灵敏度系数 θ。 可以使用 RFEM 6 和 RSTAB 9 进行计算和分析。
系数 θ 的计算方法如下:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
系数 θ 的计算方法如下:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
- 可以设计五种抗震结构体系 (SFRS)，即特殊弯矩坐标系（SMF）、中间弯矩坐标系（IMF）、普通弯矩坐标系（OMF）、普通弯矩坐标系（OCBF）和特殊弯矩坐标系（SCBF） )
- 腹板和翼缘宽厚比的延性验算
- 计算梁的稳定性支撑所需的强度和刚度
- 计算梁的稳定性支撑的最大间距
- 计算梁在铰处所需的支撑强度
- 计算柱子所需强度，可以选择忽略所有弯矩、剪力和扭矩以达到超强极限状态
- 计算柱和支撑的长细比
抗震验算的结果分为两部分： 杆件要求和连接要求。
在“抗震要求”中规定了抗弯和抗剪强度。 它们在'弯矩框架连接(按杆件)'选项卡中列出。 对于有支撑的框架，在“支撑连接”选项卡中列出了连接所需的抗拉强度和连接抗压强度。
用户可以在表格中查看计算过程。 在设计验算详细信息中可以清楚地显示公式和规范引用。
在杆件类型“阻尼器”中可以定义阻尼系数，弹簧常数和质量。 这种类型的杆件扩展了时程分析的可能性。
关于粘弹性，杆件类型“阻尼器”类似于 Kelvin-Foigt 模型，由阻尼元件和弹性弹簧（两者并联）组成。
程序中提供“2D | 铰”类型 | 计算图表。 在该表中绘制了荷载作用下非线性铰的响应。
在进行 Pushover 分析和时程分析时，用户可以评估每个荷载步中铰的状态。
