Jaký by byl kritický scénář v případě zhroucení konstrukce při seizmickém zatížení? #Shorts

Můžeme předpovědět kritický stav deformace, který vede ke zřícení?

Ano, a jedním ze způsobů, jak se na tento scénář připravit, je simulovat zřícení konstrukce.

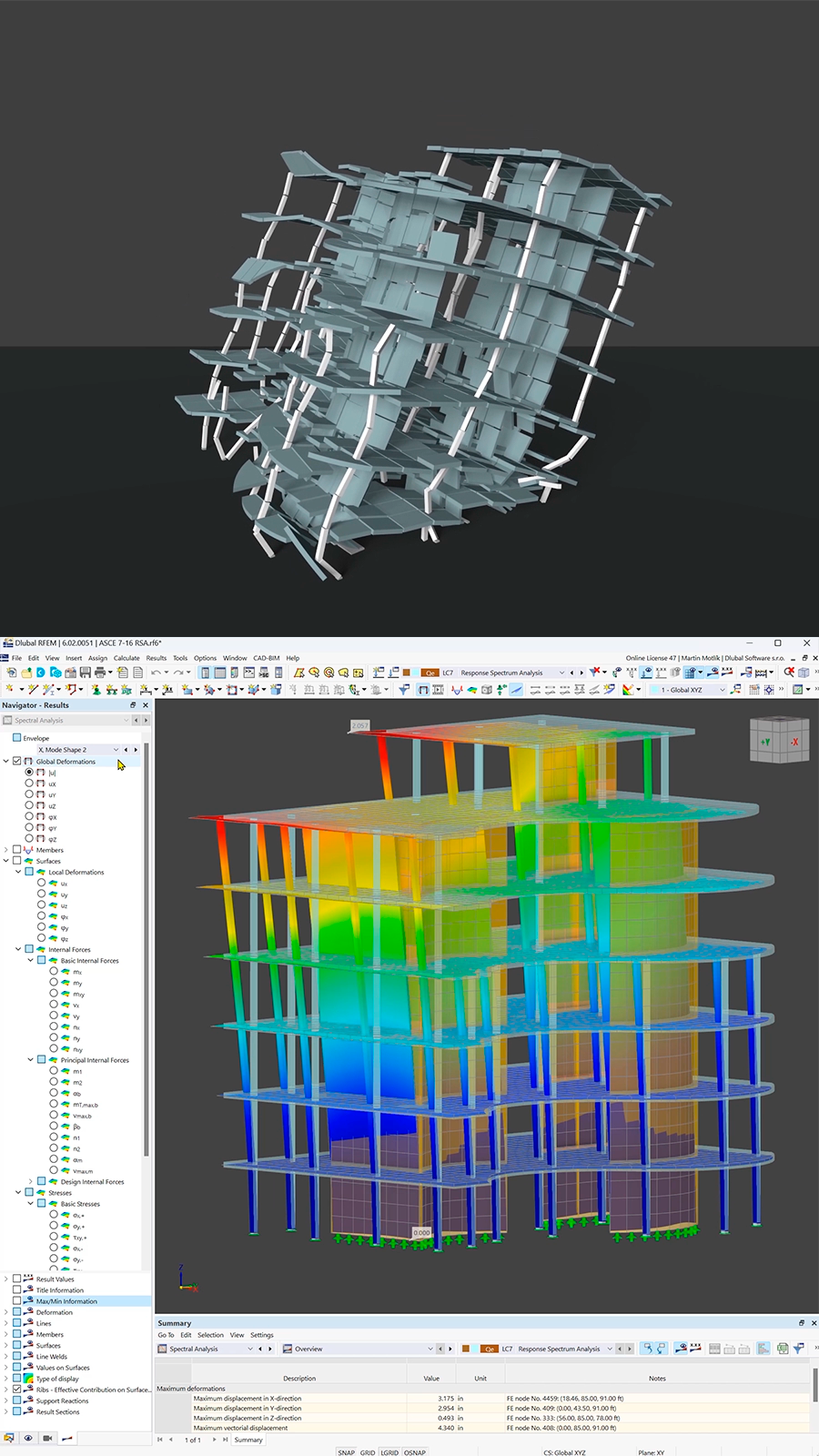

Prohlédněte si náš model železobetonové konstrukce, který jsme analyzovali v programu RFEM 6 a poté přenesli do programu Blender ve formátu IFC. Pomocí addonu Bullet Constraints Builder jsme mohli simulovat zřícení konstrukce při zemětřesení. Oproti předchozímu příkladu byla simulace upravena zadáním vlastností výztuže a spojů konstrukčních prvků.

Zůstaňte s námi a dozvíte se víc!
