FAQ 005696 | 如何考虑正交胶合木板和支撑梁之间的剪切耦合？

问题：
如何考虑正交胶合木板和支撑梁之间的剪切耦合？

答案：
为了准确反映整个结构的刚度，可以使用线释放对正交胶合木板地板和下部梁之间的剪切耦合进行建模。 并且可以自己定义弹簧常数，不需要耦合杆件。 弹簧常数根据螺栓的滑移模量得出，按照美国规范 ANSI/AWC NDS [1] 确定。 需要注意的是，尽管在规范中没有明确的规定，但是我们推荐定义一个弹簧常数来表示该刚度。

在本例中使用的木螺钉直径为 0.5 in，间距为 24 in。

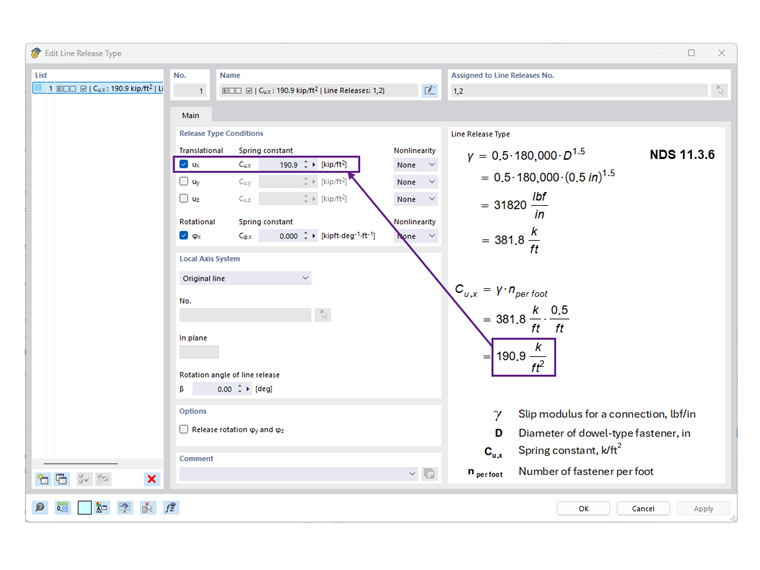

为了满足 NDS 的要求，由于规范中的值是基于两个剪切面，因此根据章节 11.3.6，滑移模量 γ 必须乘以系数 0.5。 木材与钢之间的连接中，钢销的滑移模量和弹簧常数计算如下：

1 弹簧系数

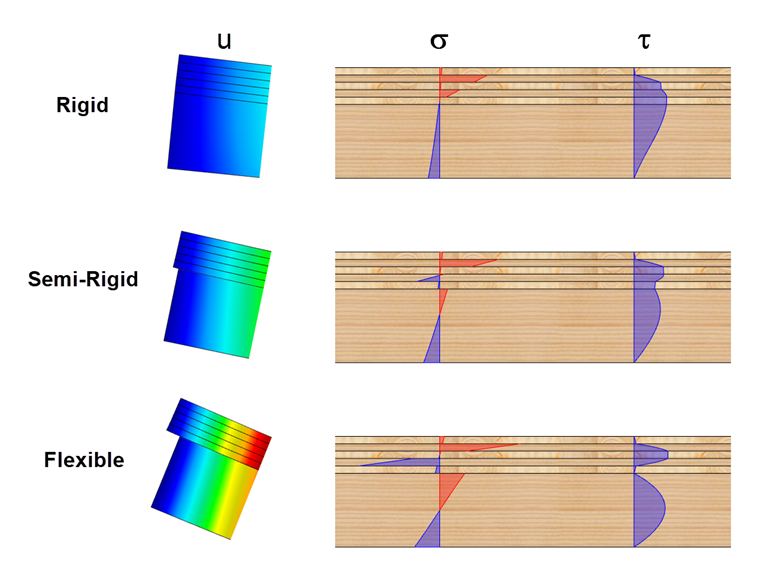

下图显示了刚性、半刚性和柔性耦合的弯曲应力和剪应力的示意图。

2 结构连接设计中的剪力耦合技术
