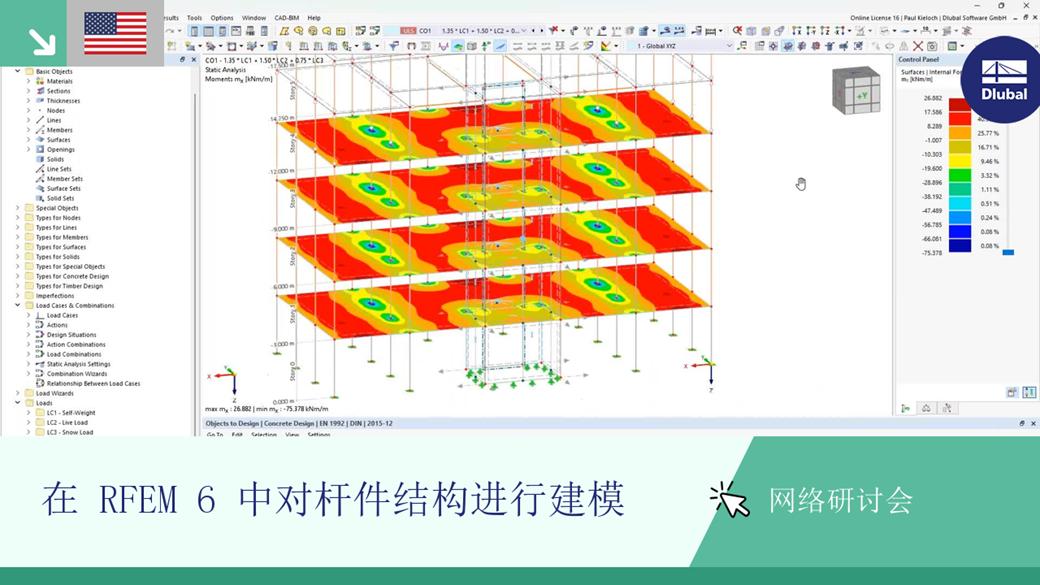

在 RFEM 6 中使用建筑模型模块对框架结构进行建模和设计

在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架（普通、中间和特殊）。 按照 AISC 341-22 进行抗震设计结果，分为两部分： 杆件要求和连接要求。

为了评估在动力分析中是否也必须考虑二阶分析，在 EN 1998-1 中 2.2.2 和 4.4.2.2 中规定了层间位移的灵敏度系数 θ。 可以使用 RFEM 6 和 RSTAB 9 进行计算和分析。
系数 θ 的计算方法如下:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$

使用 RFEM 6 中的钢结构设计模块现在可以根据 AISC 341-16 和 AISC 341-22 进行抗震设计。 当前抗震系统（SFRS）有五种类型。

建筑模型的计算分两个阶段进行：

• 全局模型的 3D 计算，其中板被建模为刚性平面（隔膜）或弯曲板
• 单个楼层的局部二维计算

计算后，柱和墙的三维计算结果以及板的二维计算结果合并在一个模型中。 这意味着无需在板的 3D 模型和单个 2D 模型之间切换。 用户只需使用一个模型，既可以节省宝贵的时间，也可以避免手动在 3D 模型和单个 2D 天花板模型之间进行数据交换时可能出现的错误。

模型中的竖向面可以分为剪力墙和洞口门楣。 程序会自动从这些墙对象生成内部结果杆件，然后可以按照程序中所需的标准使用它们 [[#/zh/products/rfem-fea-software/add-ons-for-rfem-6/design/reinforced-concrete-design/concrete-design-members-and-surfaces 模块
RFEM 6 的混凝土设计模块]]。

在{%@https://www.dlubal.com/zh/products/add-ons-for-rfem-6-and-rstab-9/design/reinforced-concrete-design/concrete-design- members-and-surfaces通过模块]]可以根据欧洲规范 EN 1992-1-2 对柱（章节 5.3.2）和梁（章节 5.6）进行简化的抗火设计。

在简化的抗火验算时可以使用以下设计验算：

• 列: 根据表 5.2a 以及计算火灾时间公式 5.7 的矩形和圆形截面的最小截面尺寸
• 梁： 最小尺寸和间距按照表 5.5 和 5.6

确定抗火验算的内力有两种方法。

• 1 在这种情况下，偶然设计状况的内力直接包括在设计中。
• 2 常温时的内力乘以系数 Eta,fi (ηfi) 后进行折减，然后用于抗火验算。

此外，可以根据公式 4对轴距进行修正。 5.5.

使用“混凝土设计”模块，您可以根据欧洲规范 EN 1992-1-1 中章节 6.8 对杆件和面进行疲劳验算。

在设计配置中可以选择两种疲劳设计方法或设计水平：

• 设计等级 1： 根据 1953 年的简化规范转到 6.8.6 和 6.8.7(2)： 根据 EN 1992-1-1 中的章节 6.8.6 (2) 和 EN 1990 中的公式，对于频遇作用组合，采用简化准则。平面荷载 (6.15b) 修改为考虑正常使用极限状态的交通荷载。 按照 6.8.6 验算钢筋的最大应力范围。 混凝土压应力按照 6.8.7(2) 的规定，通过容许应力的上限和下限来确定。
• 分析水平 2： 等效损伤应力设计 acc.照 6.8.5 和 6.8.7(1) (简化疲劳验算)： 疲劳组合的设计按照欧洲规范 EN 1992-1-1 中章节 6.8.3 中的等效损伤应力范围进行计算。以及具体定义的循环作用_Qfat ，
