问题

我为截面定义了几种材料。 SHAPE‑THIN 会生成奇异的截面属性。


回复:

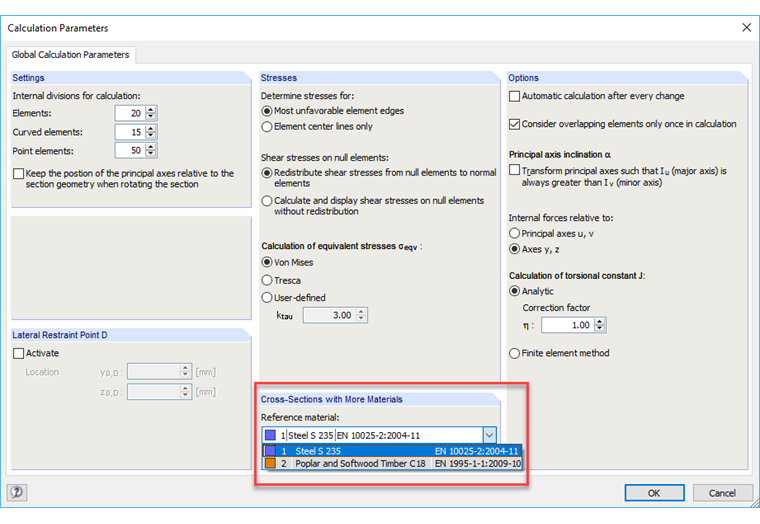

对于包含多种材料的截面,SHAPE‑THIN 可以确定理想的截面属性并绘制成图表。 在这种情况下,它是指计算参数对话框,全局计算参数选项卡中存储的参考材料(见图 01)。

因此,各种材料的表面

n = Ei/Eref

转换为参照材料的面。
