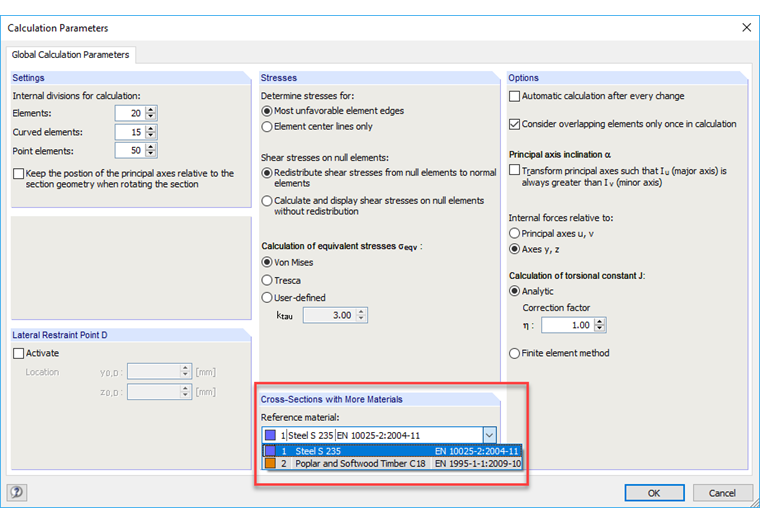

Pour les sections composées de plusieurs matériaux, SHAPE-THIN détermine les propriétés de section et les diagrammes idéaux. Dans ce cas, il s'agit du matériau de référence enregistré dans l'onglet Paramètres globaux de calcul de la boîte de dialogue Paramètres de calcul (voir la Figure 01).
Ainsi, la surface des matériaux individuels avec
n = Ei/Eréf
est convertie en surface du matériau de référence.
