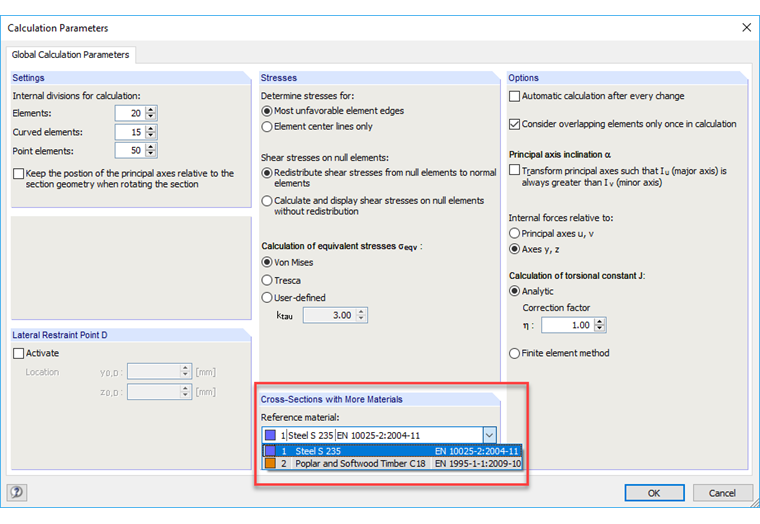

W przypadku przekrojów wykonanych z kilku materiałów SHAPE-THIN określa idealne właściwości przekroju i przedstawia wykresy. W tym przypadku odnosi się to do materiału odniesienia, zapisanego w oknie dialogowym Parametry obliczeń , w zakładce Globalne parametry obliczeń (patrz rysunek 01).
Zatem powierzchnia poszczególnych materiałów o
n = Ei/Eref
jest przeliczany na powierzchnię materiału odniesienia.
Pan Vogl tworzy i przechowuje dokumentację techniczną.
