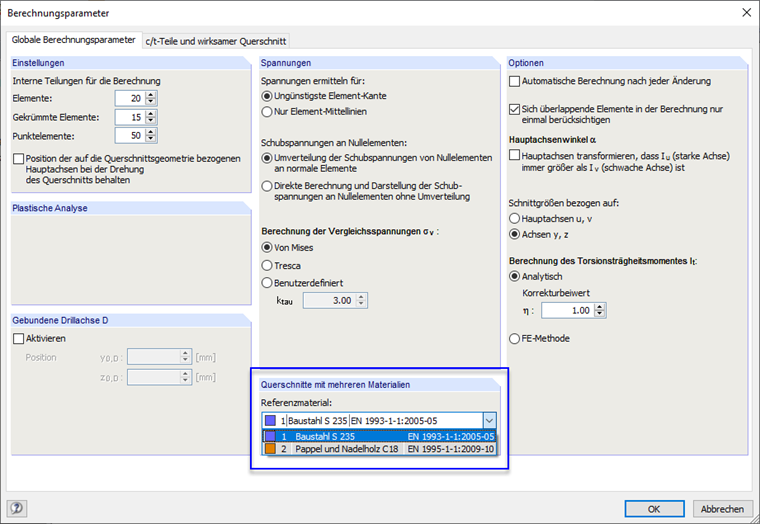

Bei Profilen mit mehreren Materialien ermittelt DUENQ die ideellen Querschnittskennwerte und Querschnittsverläufe. Der Bezug erfolgt dabei auf das Referenzmaterial, das im Dialog Berechnungsparameter, Register Globale Berechnungsparameter hinterlegt ist (siehe Bild 1).
Es wird also die Fläche der einzelnen Materialien mit
n = Ei / Eref
auf die Fläche des Referenzmaterials umgerechnet.
