问题

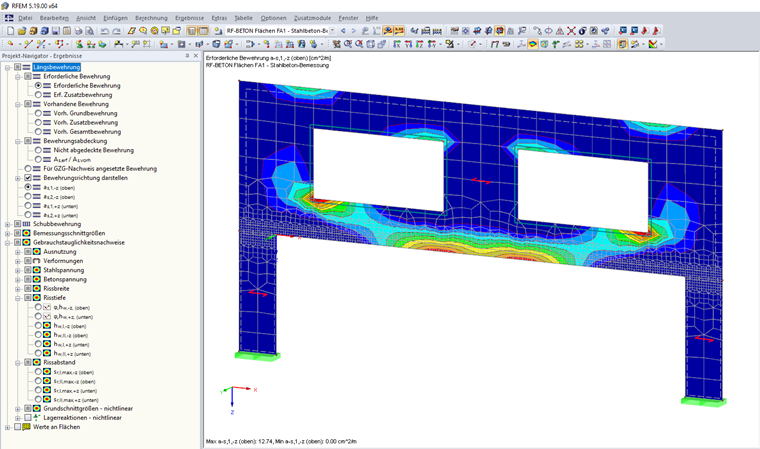

我使用 RF‑CONCRETE Surfaces 设计了一面墙。 程序显示的外部和内部配筋量 [cm²/m]。 是否必须现在输入 As,top + As,bottom ? 或者只有一个值(顶部或底部)?
回复:
在 RF‑CONCRETE Surfaces 中,“顶部”或“底部”的位置由面的局部坐标系的方向控制。请参见FAQ000740
对于墙,这意味着 As,bottom或 As,top可以是外部或内部的钢筋,具体取决于局部 z 轴的方向。
钢筋设计必须同时考虑这两个值。
也就是说,As,bottom + As,top的总和。
您有什么问题想问的吗?
本文阐述了根据 EN 1992-1-1 定义的钢筋的腐蚀保护层 (也称为混凝土保护层)。 本文的目的是说明如何在 RFEM 结构分析软件中考虑欧洲规范中定义的参数。
如果在窗口 1.6 的“钢筋”中选择了“设计现有的钢筋”选项,那么 RFEM 的 RF-CONCRETE Members 或者 RSTAB 的 CONCRETE Members 会自动为用户提供钢筋建议。
在 RFEM 5 和 RSTAB 8 中,您可以在附加模块 RF‑/FOUNDATION Pro 中按照 EN 1992‑1‑1 和 EN 1997‑1 设计基础。
在第 1 部分中介绍了在 RF-CONCRETE Members 和 CONCRETE 中为正常使用极限状态设计中的钢筋选择准则。 现在我们来详细介绍“查找用于裂缝宽度计算的经济配筋”功能。
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
在对建筑模型进行反应谱分析时,用户可在楼层结果表中查看二阶效应系数。
根据二阶效应系数的大小可判断结构分析方法是采用一阶还是二阶分析法。
使用模态相关系数(MRF)可以判断构件是否发生了屈曲。 其计算是基于每个构件的相对弹性变形能。
通过模态相关系数可以区分局部和整体屈曲模态。 如果结构中多个构件的模态相关系数的值很大,比如大于 20%,则很可能会发生整体失稳或局部失稳。 如果某一屈曲模态的所有模态相关系数的总和约为 100%,则可能出现局部失稳现象(例如单个构件屈曲)。
此外,模态相关系数还可以用于,例如在稳定性分析中来确定杆件的临界荷载和等效屈曲长度。 如果构件的 MRF 值较小(例如<20%),则不考虑失稳。
MRF 值显示在有效长度和临界荷载(按振型)结果表中,该表可通过“稳定性分析” -- “结果(按杆件)” -- “有效长度和临界荷载(按振型)”获得。
使用“板件切割”组件可以切割例如节点板、翅板等。 有以下几种切割方法:
- 平面: 切割将会在离参考板最近的面上进行。
- 面: 只切割板的相交部分。
- 边界盒: 被切割的部分为矩形,由边界盒的高度和宽度决定。
- 凸壳: 板件切割时使用截面的外壳。 切割时会考虑截面的圆角。
