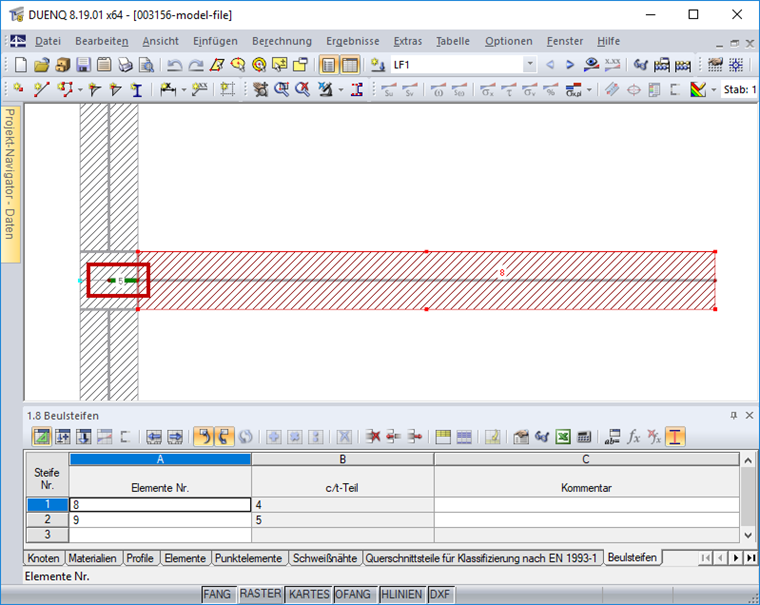

在图 02 所示的截面中,编号为 8 和 9 的杆件被定义为屈曲加劲,并通过编号为 5 或 6 的空单元连接到屈曲面板上(厚度 t = 0 mm)。

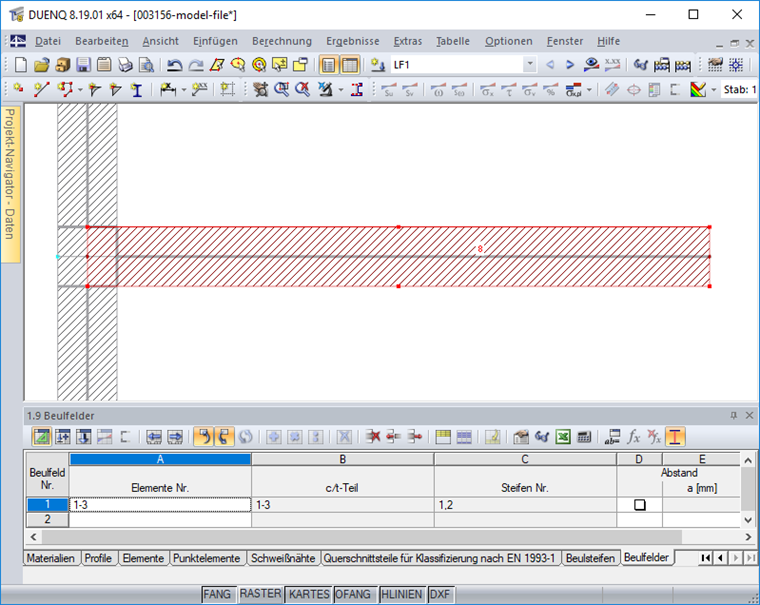

屈曲加劲必须通过“正常”单元(厚度 t > 0 mm)与屈曲板相连接。 例如,可以删除空单元编号 5 和 6,并将单元编号 8 和 9 直接连接到屈曲面板(图03)。
在图 02 所示的截面中,编号为 8 和 9 的杆件被定义为屈曲加劲,并通过编号为 5 或 6 的空单元连接到屈曲面板上(厚度 t = 0 mm)。
屈曲加劲必须通过“正常”单元(厚度 t > 0 mm)与屈曲板相连接。 例如,可以删除空单元编号 5 和 6,并将单元编号 8 和 9 直接连接到屈曲面板(图03)。
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
抗震验算的结果分为两部分: 杆件要求和连接要求。
在“抗震要求”中规定了抗弯和抗剪强度。 它们在'弯矩框架连接(按杆件)'选项卡中列出。 对于有支撑的框架,在“支撑连接”选项卡中列出了连接所需的抗拉强度和连接抗压强度。
用户可以在表格中查看计算过程。 在设计验算详细信息中可以清楚地显示公式和规范引用。
