Respuesta:

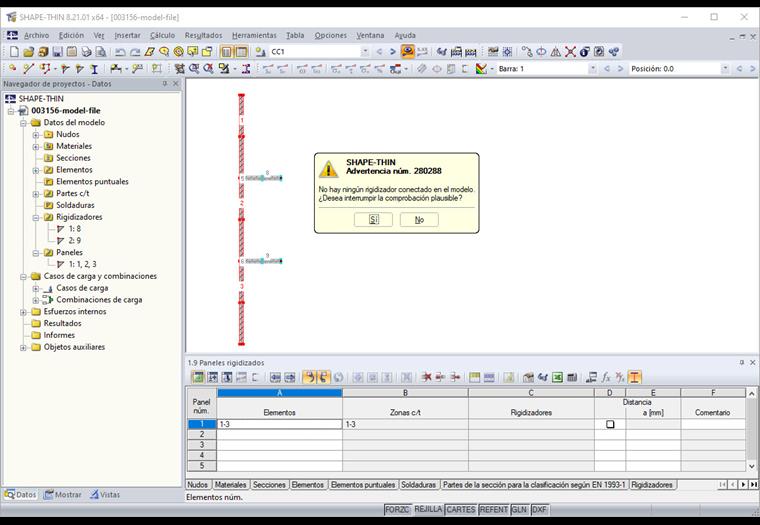

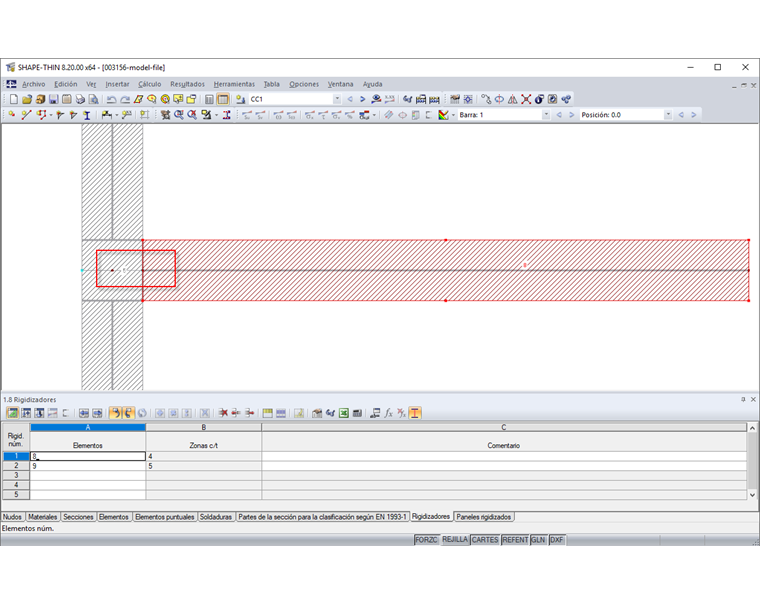

En la sección que se muestra en la imagen 02, las barras núm. 8 y 9 se definen como rigidizadores de pandeo y están conectadas al panel de pandeo con el elemento nulo núm. 5 o núm. 6 (espesor t = 0 mm).

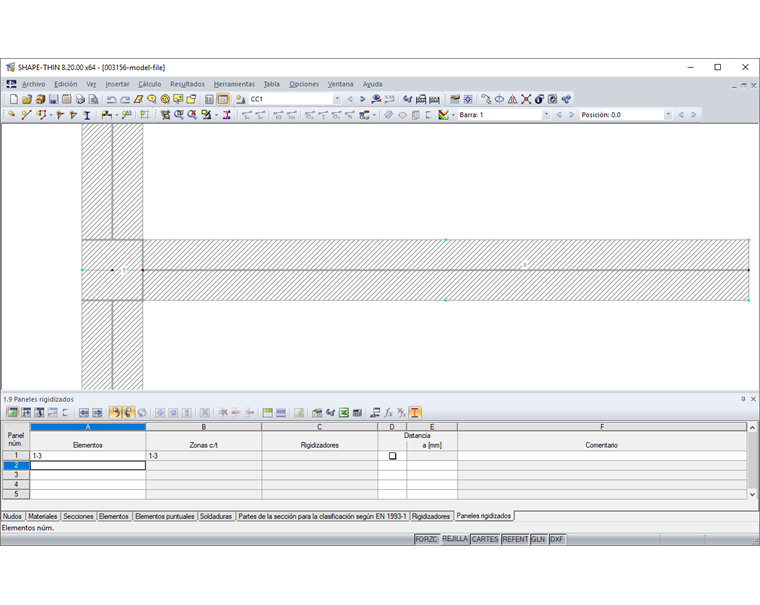

Los rigidizadores de pandeo deben estar conectados con el panel de pando con elementos "normales" (espesor t 0 mm). Hier können beispielsweise die Nullelemente Nr. 5 und 6 gelöscht und die Element Nr. 8 und 9 direkt an das Beulfeld angeschlossen werden (Bild 3).
