FAQ 003156 DE

13. Juni 2019

Sonja von Bloh Modellierung | Struktur DUENQ

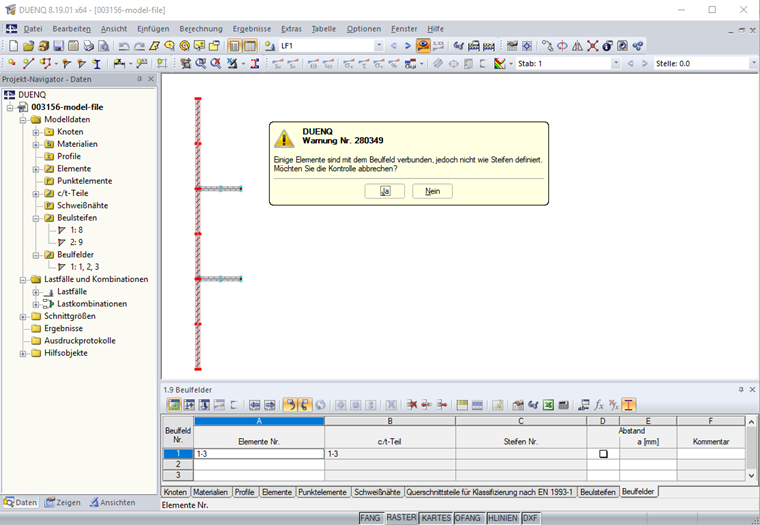

Bei der Berechnung erhalte ich die Warnung, dass einige Elemente mit dem Beulfeld verbunden, jedoch nicht wie Steifen definiert sind (siehe Bild 1). Was ist zu tun?

Antwort

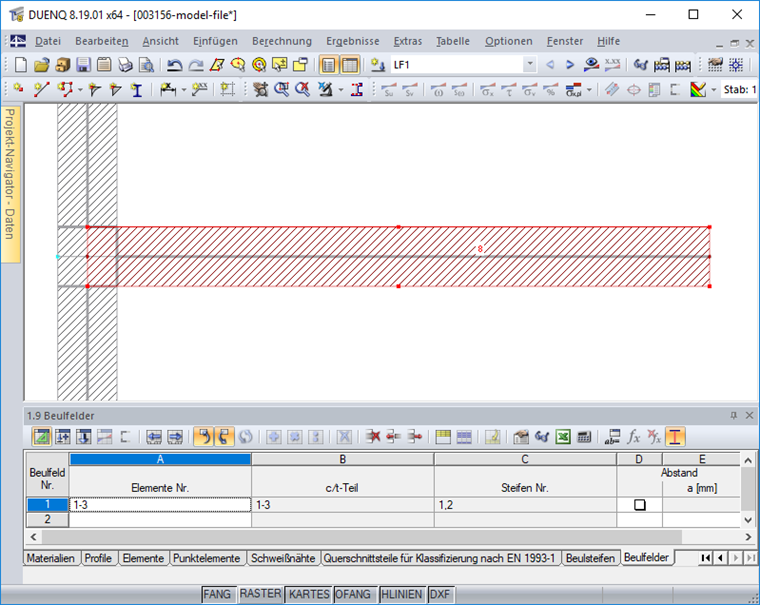

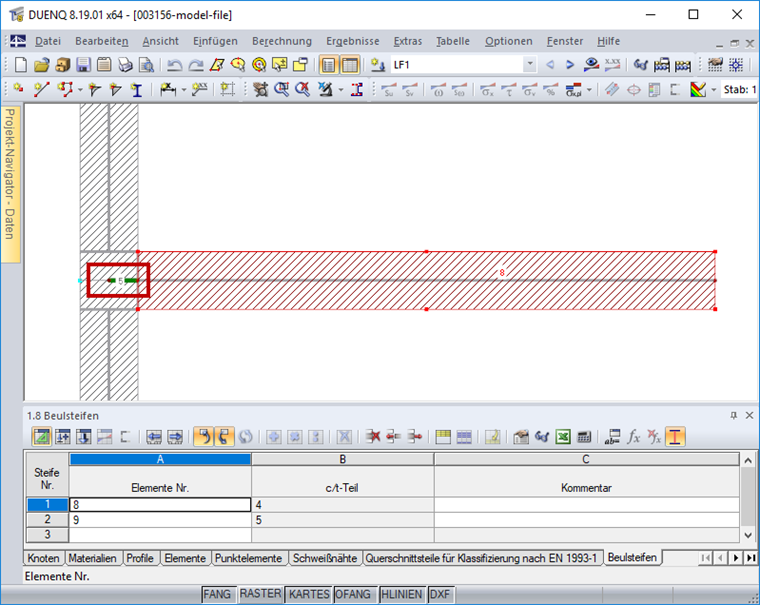

In dem im Bild 2 dargestellten Querschnitt ist das Element Nr. 8 als Beulsteife definiert und mit dem Nullelement Nr. 5 (Dicke t = 0 mm) an das Beulfeld angeschlossen. Beulsteifen müssen mit dem Beulfeld mit "normalen" Elementen (Dicke t > 0 mm) verbunden werden. Hier kann beispielsweise das Nullelement Nr. 5 gelöscht und das Element Nr. 8 direkt an das Beulfeld angeschlossen werden.

Schlüsselwörter

Beulfeld Steife Warnung Nr. 280349
