为什么在RF‑/JOINTS Steel -DSTV和RF‑/JOINTS Steel -Rigid中对相同的端板节点获得不同的结果?

回答

除了几何输入错误外,这种差异通常是由两个附加模块的计算基础不同引起的。

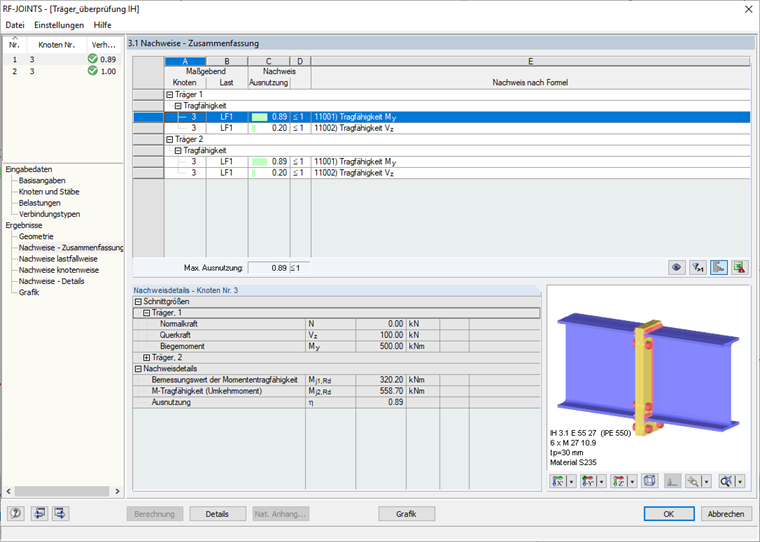

使用附加模块RF‑/JOINTS Steel -DSTV对设计的端部板节点进行计算,将保存的极限状态与设计内力进行比较。 下面的电阻是根据当前的DSTV准则得出的。

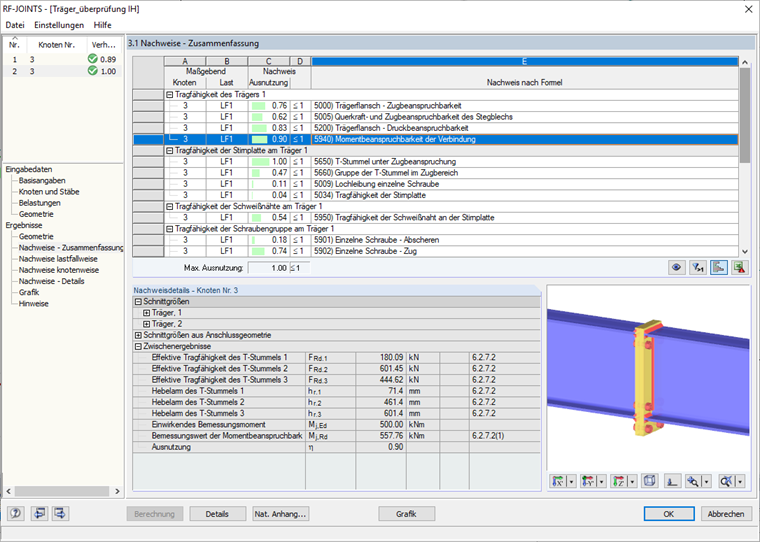

当使用附加模块RF‑/JOINTS Steel -Rigid计算时的联合节点承载力系数根据DIN EN 1993‑1‑8,采用分量法计算。 这样您可以通过设置直接影响结果。

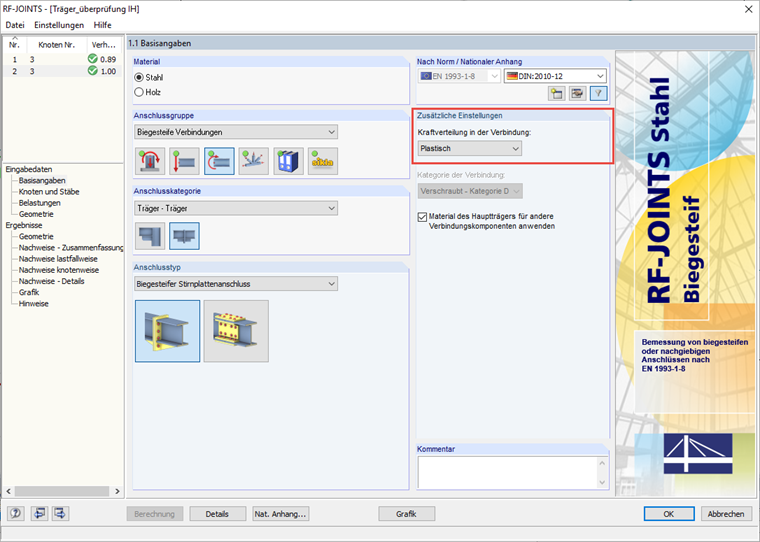

在这种情况下默认情况下使用螺栓力的弹性分布作为基础。 通过选择万向节中的塑性力分布,可以激活其他荷载能力。 这些已经按照DSTV规范包含在承载力极限状态中。


为了在两个附加模块中得到可比较的结果,在计算中必须使用塑性力分布。 此外,还要注意正确进行连接节点几何建模。

关键词

节点 典型连接 DASt 端板节点
