使用模块RF- / JOINTS我可以设计哪种结果组合,应该注意什么?

回答

RF-JOINTS附加模块分为几个连接组。 参见下面的常见问题解答
因此不可能按照本FAQ中的说明概括设计细节。

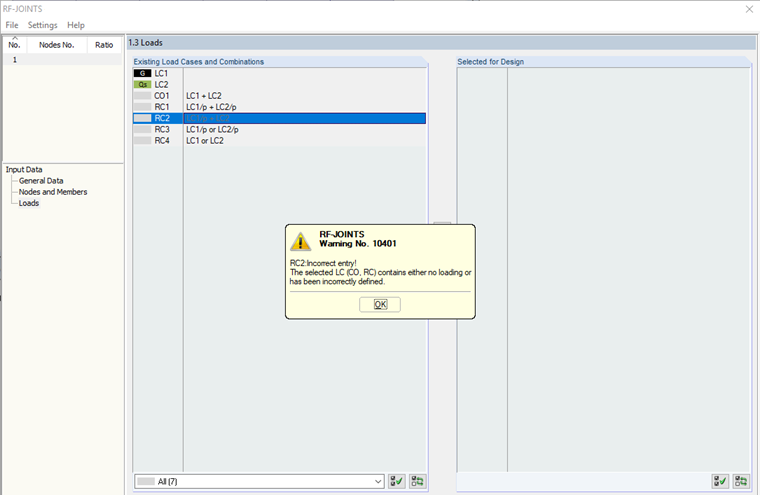

RC-JOINTS附加模块与常见问题解答中提到的RF- / TIMBER Pro附加模块不同,RF-JOINTS附加模块显示RC2不能通过手动更换LDC进行设计,例如RF-JOINTS木梁到木梁(见图1)

这同样适用于RF-GLAS和RF- / CONCRETE NL模块。

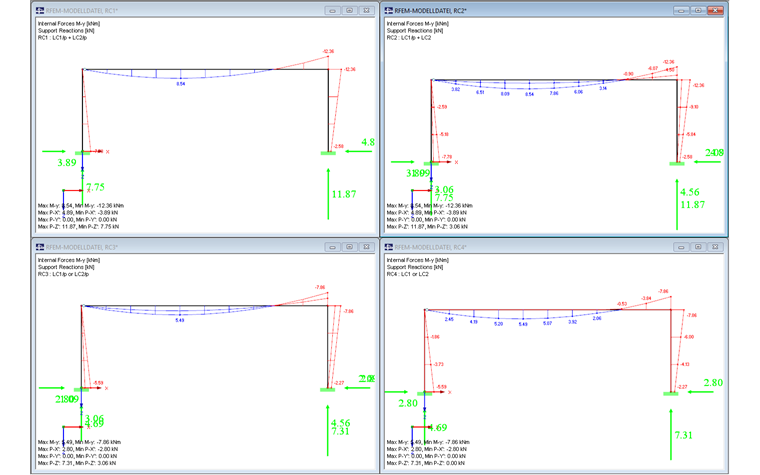

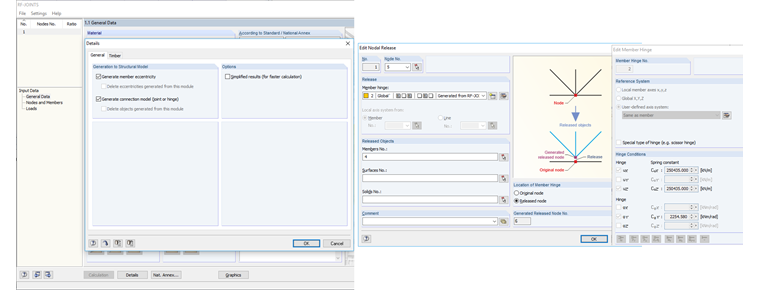

原因是RF-JOINTS附加模块的某些连接组的刚度输出到程序中。 对于非线性计算,不允许使用结果组合进行叠加。 对于上面提到的第二个结果组合,还有一个附加功能,即叠加不再保守,即使对于简单的系统也是如此。 在手动重新排列LDC后无法正确进行设计。

但是,如果要将常量和可选或附加的结果组合叠加,附加文件中的RC2必须按如下方式分成荷载组合。

  • CO1 = LC2
  • CO2 = LC1 + LC2
  • RC2 * = CO1或CO2


关键词

叠加 可定义刚度 LDC
