使用模块RF- / TIMBER Pro可以设计哪些结果组合以及我应该注意什么?

回答

通常所有结果组合都可以通过RF- / TIMBER Pro软件进行设计。 在木结构建筑中,由于荷载作用持续时间(LDC),决定性荷载组合不是由内力最大的组合决定的。

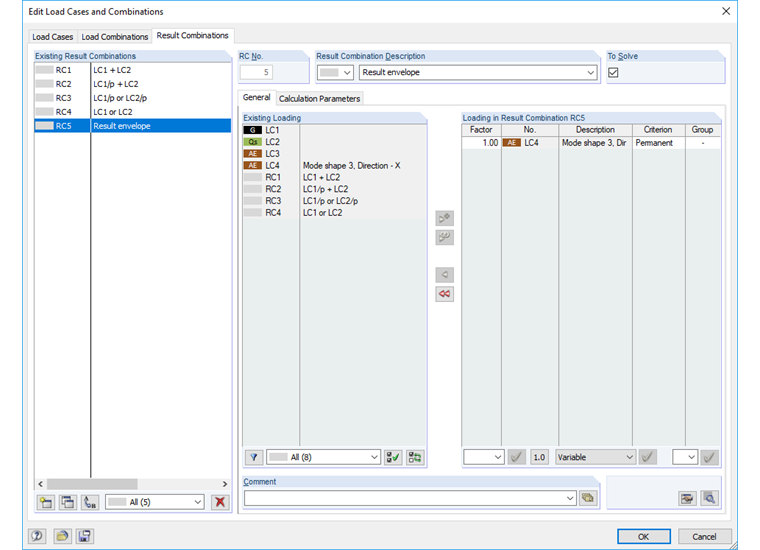

对于结果组合,有必要区分4种基本类型的组合。

  1. 所有动作的常量和加法(+/-)叠加。
  2. 作用永久或变量不同,但附加(+/-)叠加。
  3. 所有动作都是永久性的,但与“或”叠加。
  4. 所有动作都可变,但叠加“或”。
在这个环境中的一个特殊功能就是组合RF- / DYNAM Pro附加模块。 在这里,结果不断叠加并相加平方。 然而,这些组合与上述第三种组合相当。

对于每种结果组合在TIMBER Pro中使用的结果。

  1. 使用附加文件中的最大弯矩。 “短路”LDC是正确的。

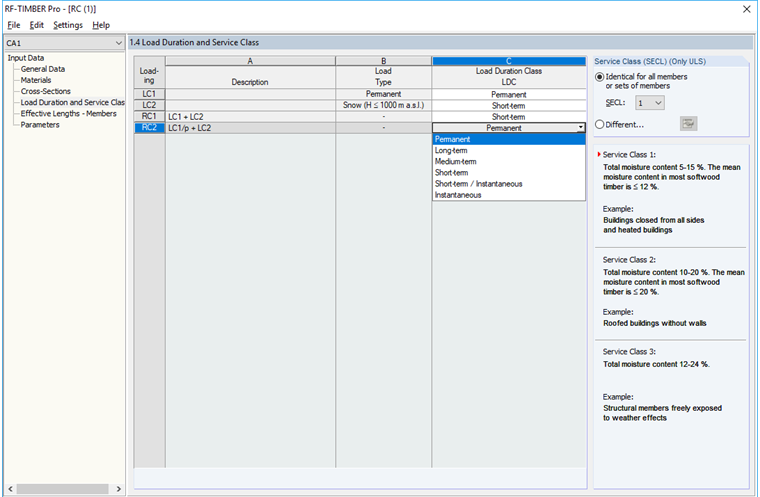

  2. 在这个简单的例子中,弯矩是正确的。 然而,连续梁上的支座弯矩可能会被错误地考虑在内。 RC2中的LDC默认为“永久”。 因此设计变得非常经济,在这种情况下必须进行更改(图2)。 但是,对于上面提到的连续梁,它始终是正确的。
  3. RC3和RC4是纯粹的结果评估,可以在每个设计模块中完成。



关键词

LDC 计算结果 永久
