Welche Ergebniskombination kann ich mit dem Programm RF-/JOINTS bemessen und worauf sollte ich hierbei achten?

Antwort

Das Modul RF-/JOINTS ist in mehrere Anschlussgruppen unterteilt. Siehe auch hierzu folgende FAQ.
Daher lassen sich die Besonderheiten bei der Bemessung nicht wie in dieser FAQ pauschal beantworten.

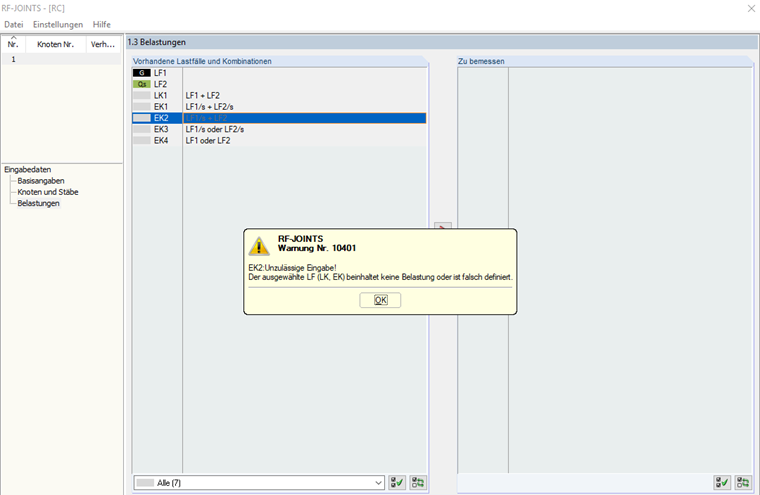

Im Unterschied zum Modul RF-/HOLZ Pro, in der genannten FAQ, fällt bei den RF-/JOINTS Modulen jedoch auf, dass die EK2 auch nicht mit einem manuellen umstellen der KLED zum Beispiel im Modul RF-/JOINTS HOLZ STAHL zu HOLZ bemessbar ist (Bild 1).

Weiterhin gilt dies auch für die Module RF-GLAS und RF-/BETON NL.

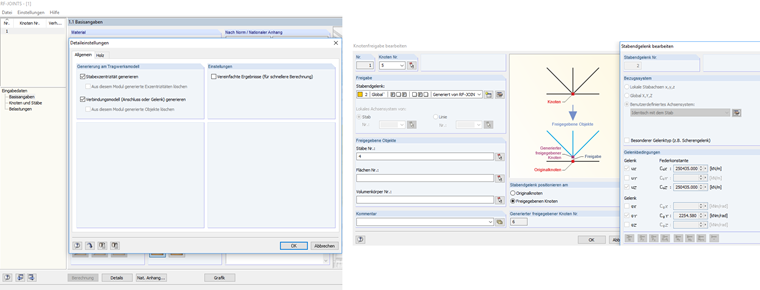

Der Grund liegt hier darin, dass bei einigen Anschlussgruppen des Modul RF-/JOINTS Steifigkeiten in das Programm exportiert werden. Für nichtlineare Berechnungen ist die Überlagerung mit Ergebniskombinationen nicht zulässig. Für die genannte zweite Ergebniskombination ergibt sich dann noch die Besonderheit, dass selbst bei einfachen Systemen die Überlagerung nicht mehr konservativ ist. Auch durch ein manuelles umstellen der KLED kann die Bemessung hier nicht korrekt erfolgen.

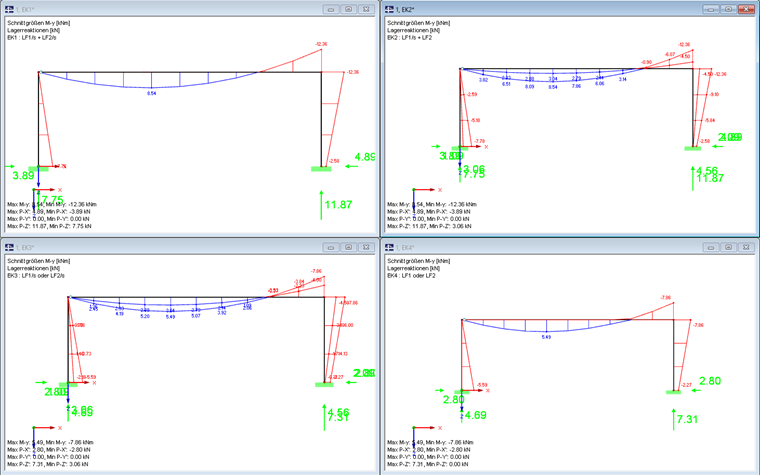

Falls dennoch eine Ergebniskombination mit ständig und alternativ additiv überlagert werden soll, müsste die EK2 in angehängter Datei folgendermaßen in Lastkombinationen aufgesplittet werden.

  • LK1=LF2
  • LK2=LF1+LF2
  • EK2*=LK1 oder LK2


Schlüsselwörter

Überlagerung Steifigkeiten KLED
