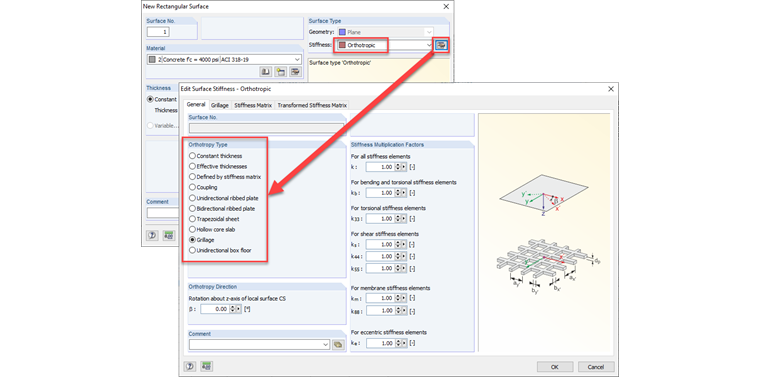

在RFEM中将板创建为正交各向异性面(见图01)。
问题
在RFEM中是否可以设计双向肋板,单向肋板或空心板?
回复:
是的,也可以使用附加模块RF-CONCRETE Surfaces进行设计, 承载能力极限状态可以设计。在RFEM中将板创建为正交各向异性面(见图01)。
常见问题和解答 (FAQ)
您有什么问题想问的吗?
根据 DAfStb(德国钢筋混凝土协会)第 631 卷 2.4 章的规定,如果在洞口区域墙体对楼板的支承不连续,那么楼板的承重行为就会发生变化。 In Abhängigkeit der Länge des Öffnungsbereiches und der Plattendicke sind Maßnahmen bezüglich der Untersuchung der Decke im Bereich der Öffnung nötig.
Wenn eine Rippe Teil einer nichtlinearen Bemessung ist oder biegesteif an folgende Wände übergeht, sollte statt eines Stabes eine Fläche für die Modellierung verwendet werden. Damit die Rippe dennoch als Stab bemessen werden kann, wird ein Ergebnisstab mit der richtigen Exzentrizität benötigt, welcher die Flächenschnittgrößen in Stabschnittgrößen transformiert.
混凝土在开裂状态下的变形有多种不同的计算方法可供选择。 RFEM 软件可以分别按照欧洲规范 DIN EN 1992-1-1 7.4.3 所规定的解析分析方法以及非线性数值分析方法进行计算。 两种方法都有不同的特点,可以根据具体情况或多或少地适用。 本文将概述这两种计算方法。
对于较大的应力变化范围和较大的荷载变化幅度的作用力,必须按照 EN 1992-1-1 进行疲劳验算。 在这种情况下,混凝土和钢筋的设计是分开进行的。 有两种计算方法可供选择。
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
在{%@https://www.dlubal.com/zh/products/add-ons-for-rfem-6-and-rstab-9/design/reinforced-concrete-design/concrete-design- members-and-surfaces通过模块]]可以根据欧洲规范 EN 1992-1-2 对柱(章节 5.3.2)和梁(章节 5.6)进行简化的抗火设计。
在简化的抗火验算时可以使用以下设计验算:
- 列: 根据表 5.2a 以及计算火灾时间公式 5.7 的矩形和圆形截面的最小截面尺寸
- 梁: 最小尺寸和间距按照表 5.5 和 5.6
确定抗火验算的内力有两种方法。
- 1 在这种情况下,偶然设计状况的内力直接包括在设计中。
- 2 常温时的内力乘以系数 Eta,fi (ηfi) 后进行折减,然后用于抗火验算。
此外,可以根据公式 4对轴距进行修正。 5.5.
使用“混凝土设计”模块,您可以根据欧洲规范 EN 1992-1-1 中章节 6.8 对杆件和面进行疲劳验算。
在设计配置中可以选择两种疲劳设计方法或设计水平:
- 设计等级 1: 根据 1953 年的简化规范转到 6.8.6 和 6.8.7(2): 根据 EN 1992-1-1 中的章节 6.8.6 (2) 和 EN 1990 中的公式,对于频遇作用组合,采用简化准则。平面荷载 (6.15b) 修改为考虑正常使用极限状态的交通荷载。 按照 6.8.6 验算钢筋的最大应力范围。 混凝土压应力按照 6.8.7(2) 的规定,通过容许应力的上限和下限来确定。
- 分析水平 2: 等效损伤应力设计 acc.照 6.8.5 和 6.8.7(1) (简化疲劳验算): 疲劳组合的设计按照欧洲规范 EN 1992-1-1 中章节 6.8.3 中的等效损伤应力范围进行计算。以及具体定义的循环作用Qfat ,
在混凝土设计模块中,可以按照欧洲规范 EC 8 对钢筋混凝土杆件进行抗震设计。 其中包括以下功能:
- 抗震设计配置
- 延性等级 DCL、DCM、DCH 的区别
- 从动力分析传递行为系数的选项
- 检查性能系数的限值
- 能力设计 "强柱-弱梁"
- 弯曲延性系数的详细说明和特殊规则
- 局部延性的细化和特殊规则
