Odpověď:
Ano, pomocí přídavného modulu RF-CONCRETE Surfaces je možné posuzovat kazetové, žebrové nebo dutinové desky. Posouzení je možné pro mezní stav únosnosti.Stropy je možné v programu RFEM vytvořit jako ortotropní plochu (viz Obrázek 01).
Dotaz
Je možné v programu RFEM posuzovat kazetové, žebrové nebo dutinové desky?

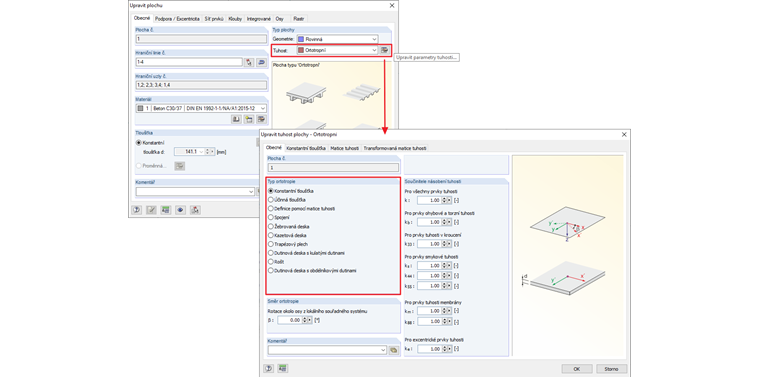

Stropy je možné v programu RFEM vytvořit jako ortotropní plochu (viz Obrázek 01).
